Social, pas spectaculaire
Les tables et le bar créent les foyers chauds. Le bâtiment n'est jamais éclairé comme une attraction.
Architecture · LumièreConcept Beach Club · 02
Kalpana · 279,43 m² · Beach Club / guarderia
Éclairer
les usages,
préserver la nuit.
Une lumière chaude pour recevoir, précise pour circuler et robuste pour travailler — sans transformer le pavillon en phare sur la plage.
2400–2700 Kespaces sociaux
2700–3000 Kzones techniques
IP65zones exposées / humides
DALI-2gradation et scènes
01 · Intention
Une lueur active
sous un grand volume sombre.
Le Beach Club superpose trois temporalités : retour des riders, sunset social et fermeture. La lumière suit l’usage réel, jamais la seule forme architecturale.
Sûr, pas uniforme
Escaliers, seuils et sols humides sont lisibles par une lumière ciblée, sans supprimer les ombres utiles.
Sombre vers le paysage
Les sources sont masquées et dirigées vers le bas afin de préserver la plage, l'horizon et le ciel nocturne.
02 · Rendus photoréalistes
Treize vues.
Une seule nuit.
Toutes les images conservent le cadrage, les volumes, le mobilier et les limites de matériaux des vues 3D shaded. Elles illustrent une intention, pas une étude photométrique.

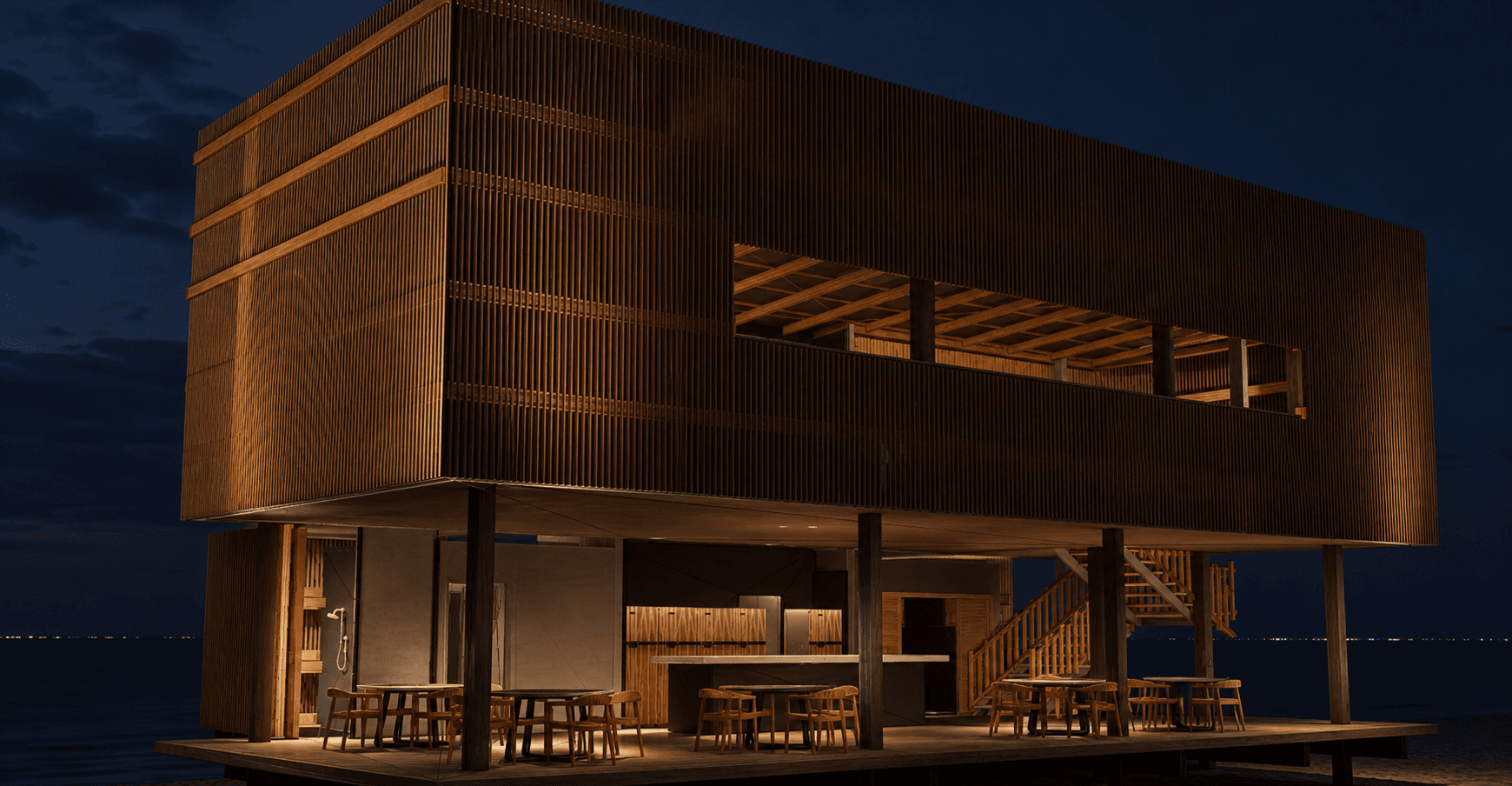

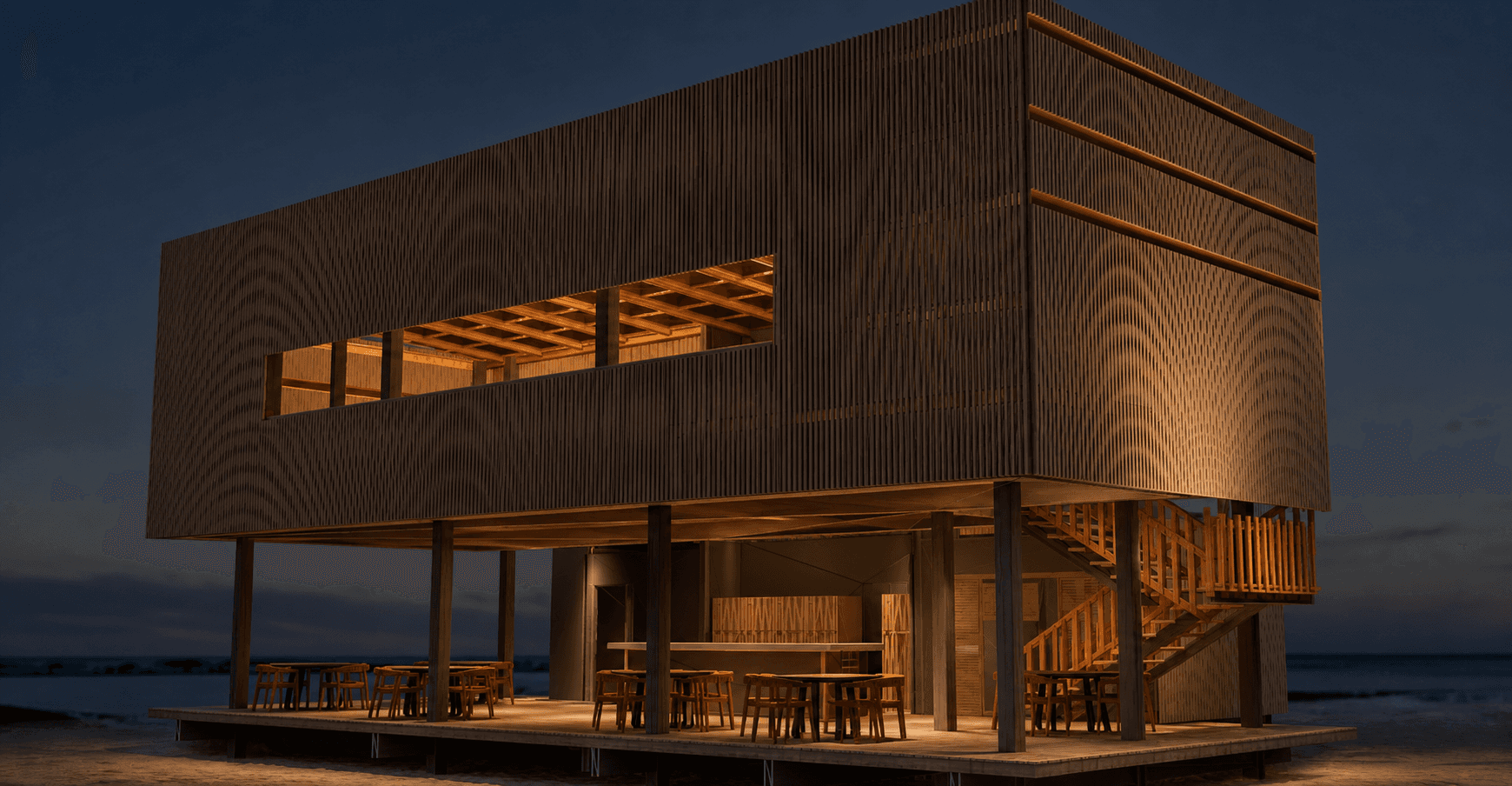

Le rez-de-chaussée accueille les usages actifs. Le claustra supérieur demeure une masse sombre, seulement traversée par quelques reflets chauds.

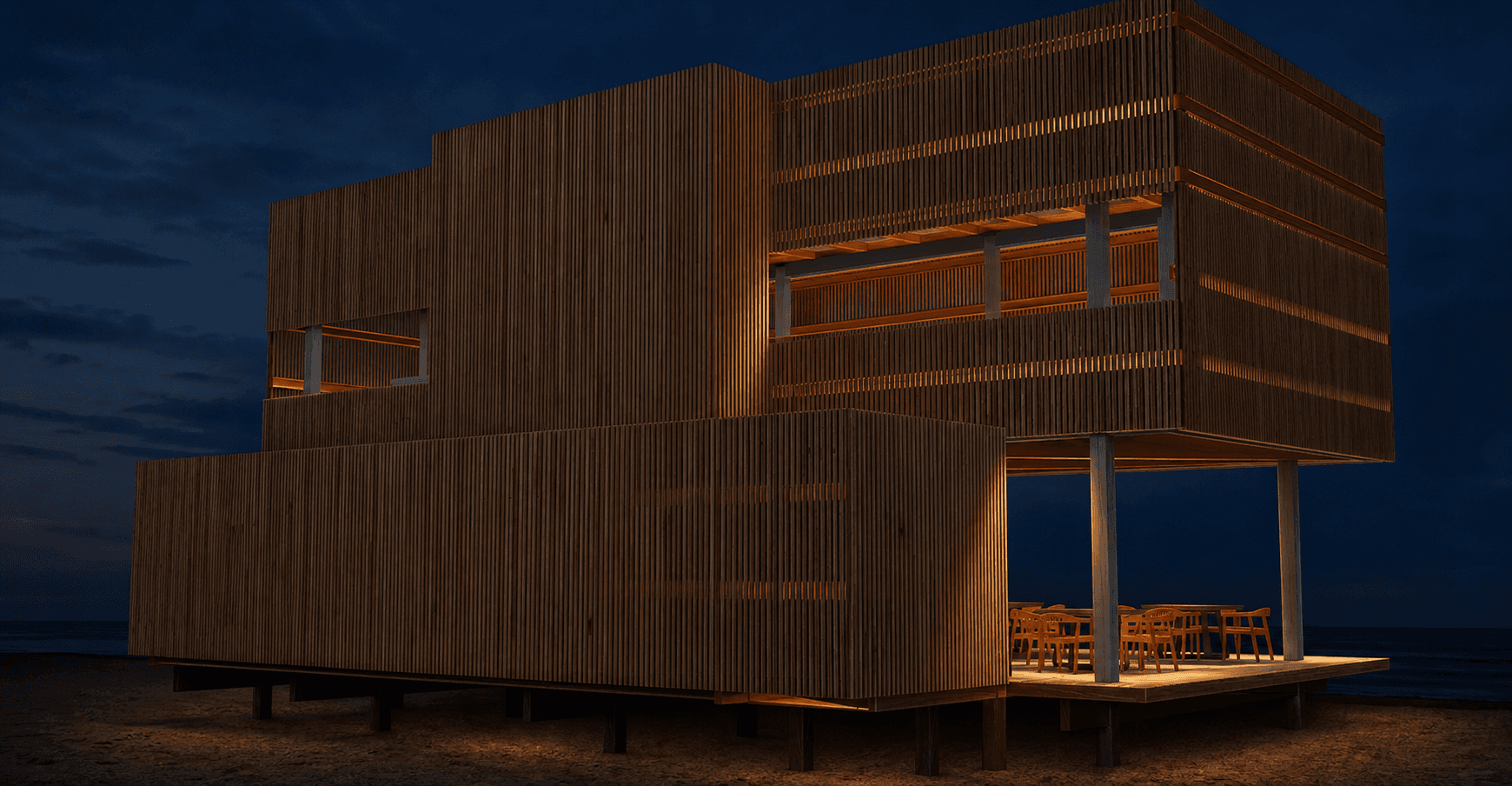

Les zones fermées ne sont pas scénographiées. La lumière utile reste aux seuils et aux espaces réellement occupés.

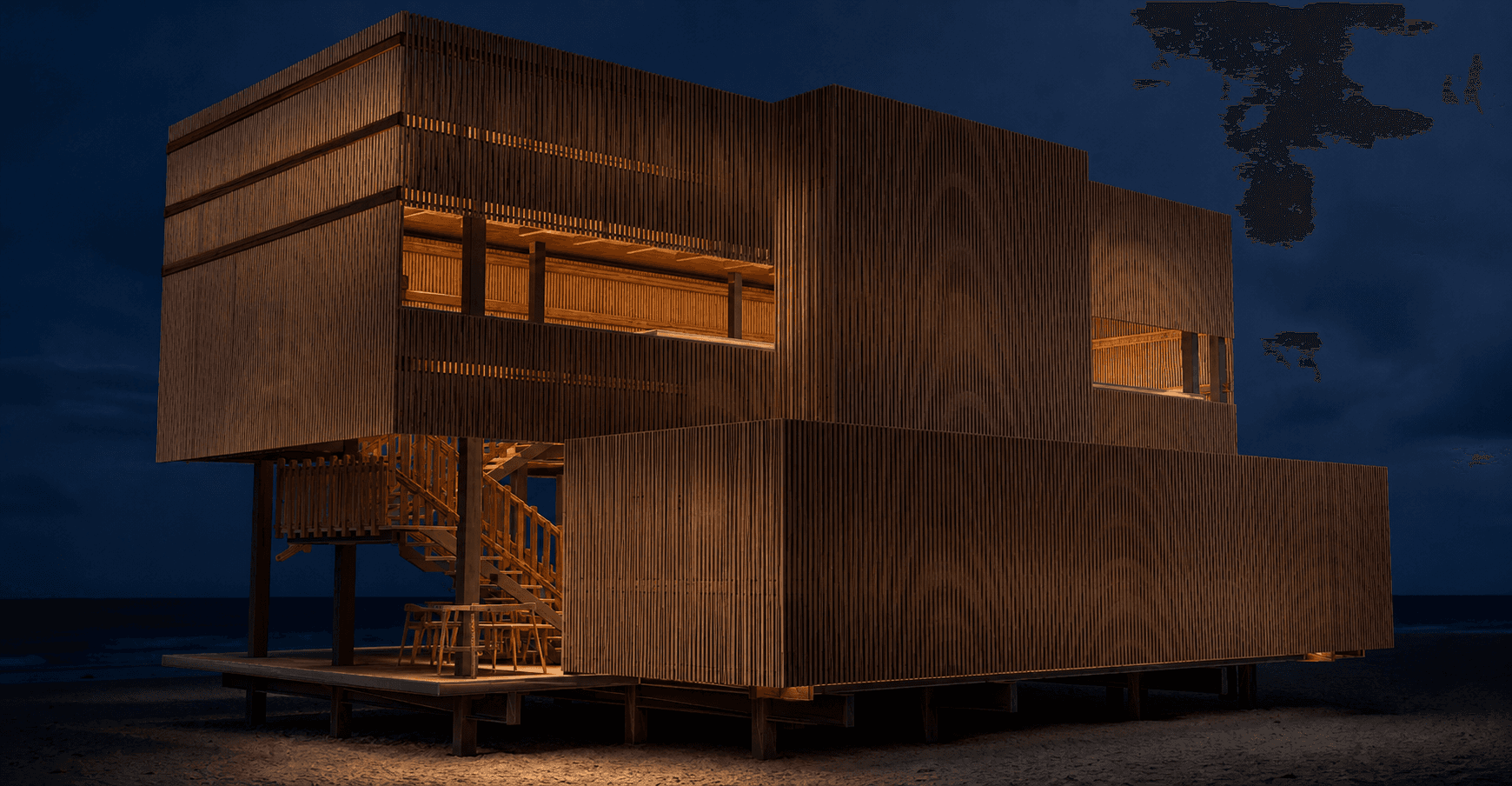

La profondeur du pavillon se lit par transparence. Aucun bain de lumière ne transforme l'enveloppe en objet lumineux.

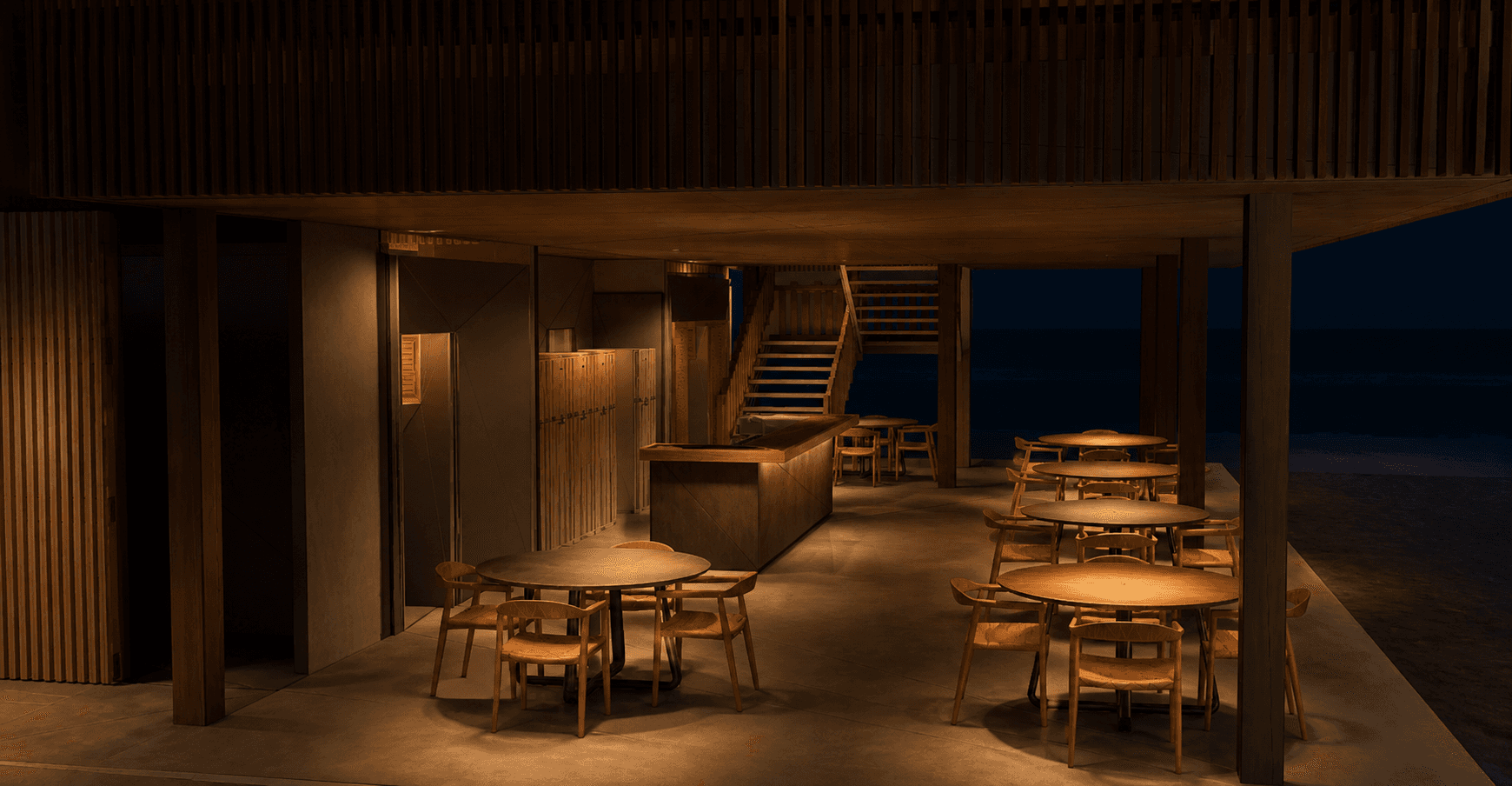

Chaque table en bois reçoit son propre foyer. Le comptoir et les casiers restent lisibles sans éclairer uniformément le plafond.

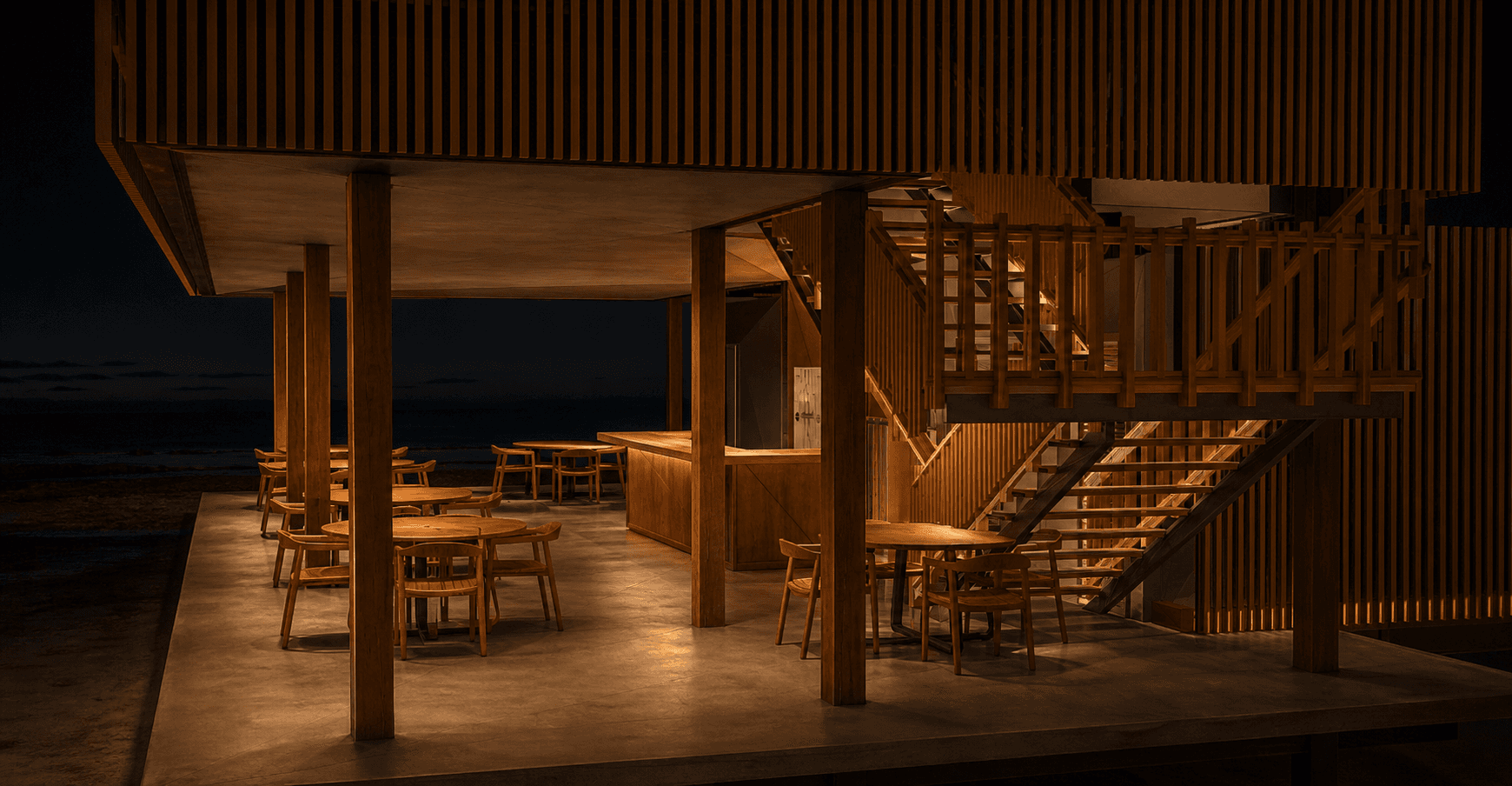

La lumière sociale demeure chaude et basse ; l'escalier reçoit un balisage plus précis pour séparer confort et sécurité.

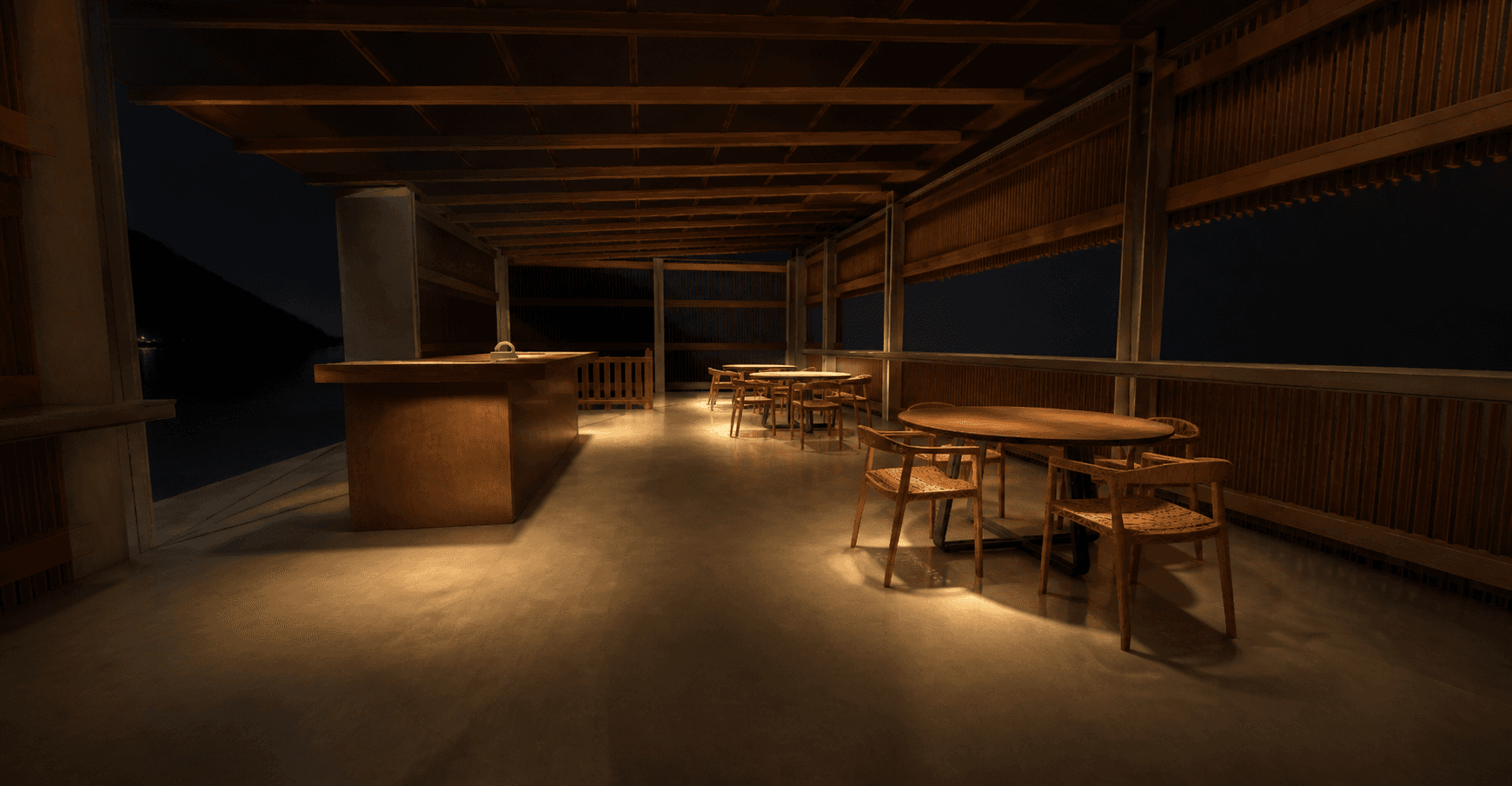

Le plan de travail en bois est le foyer principal de l'étage. La vue nocturne reste plus présente que le plafond.

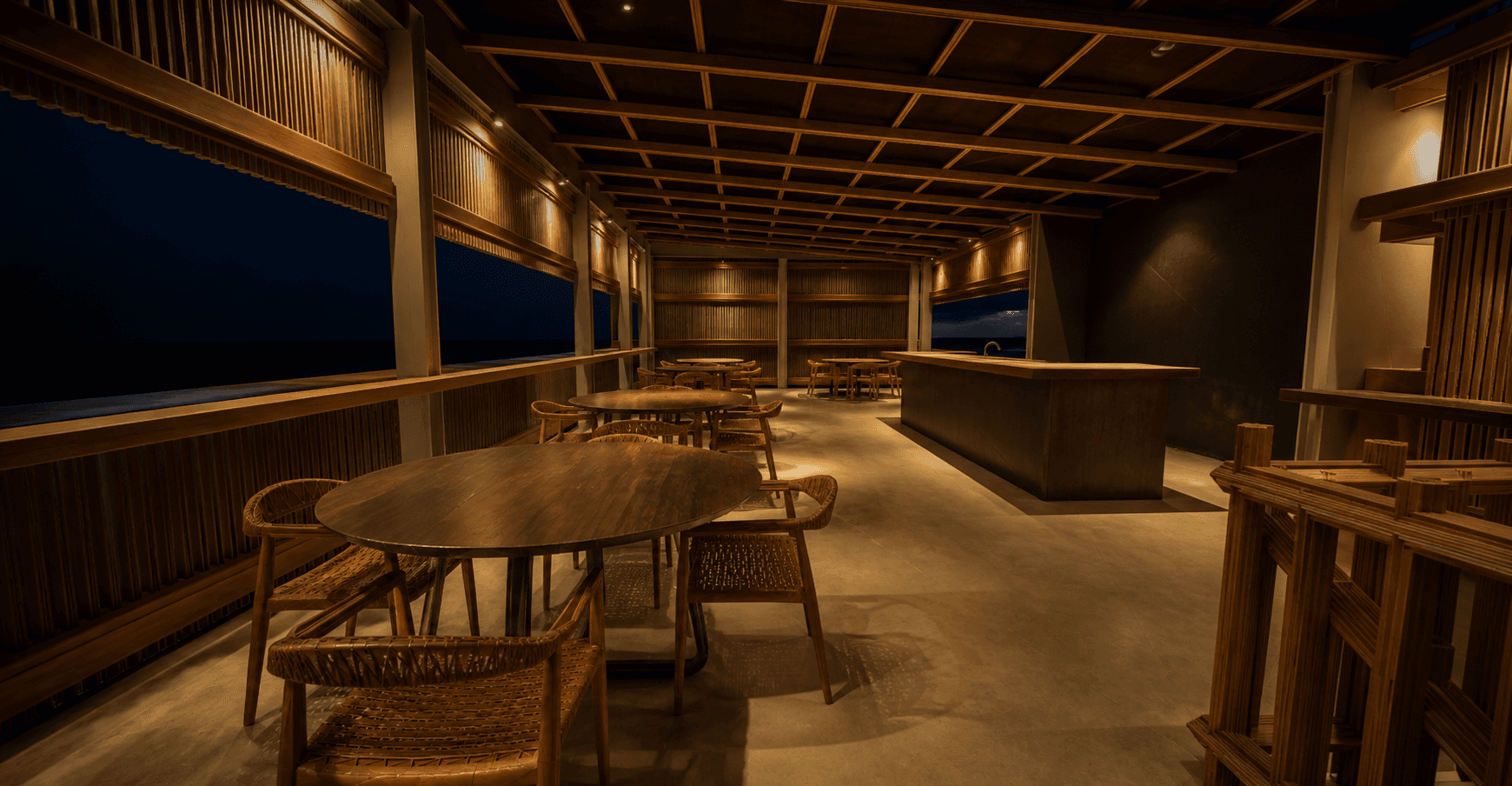

Tables et bar composent une suite de petites scènes. Les poutres ne reçoivent que des reflets, jamais un éclairage général.

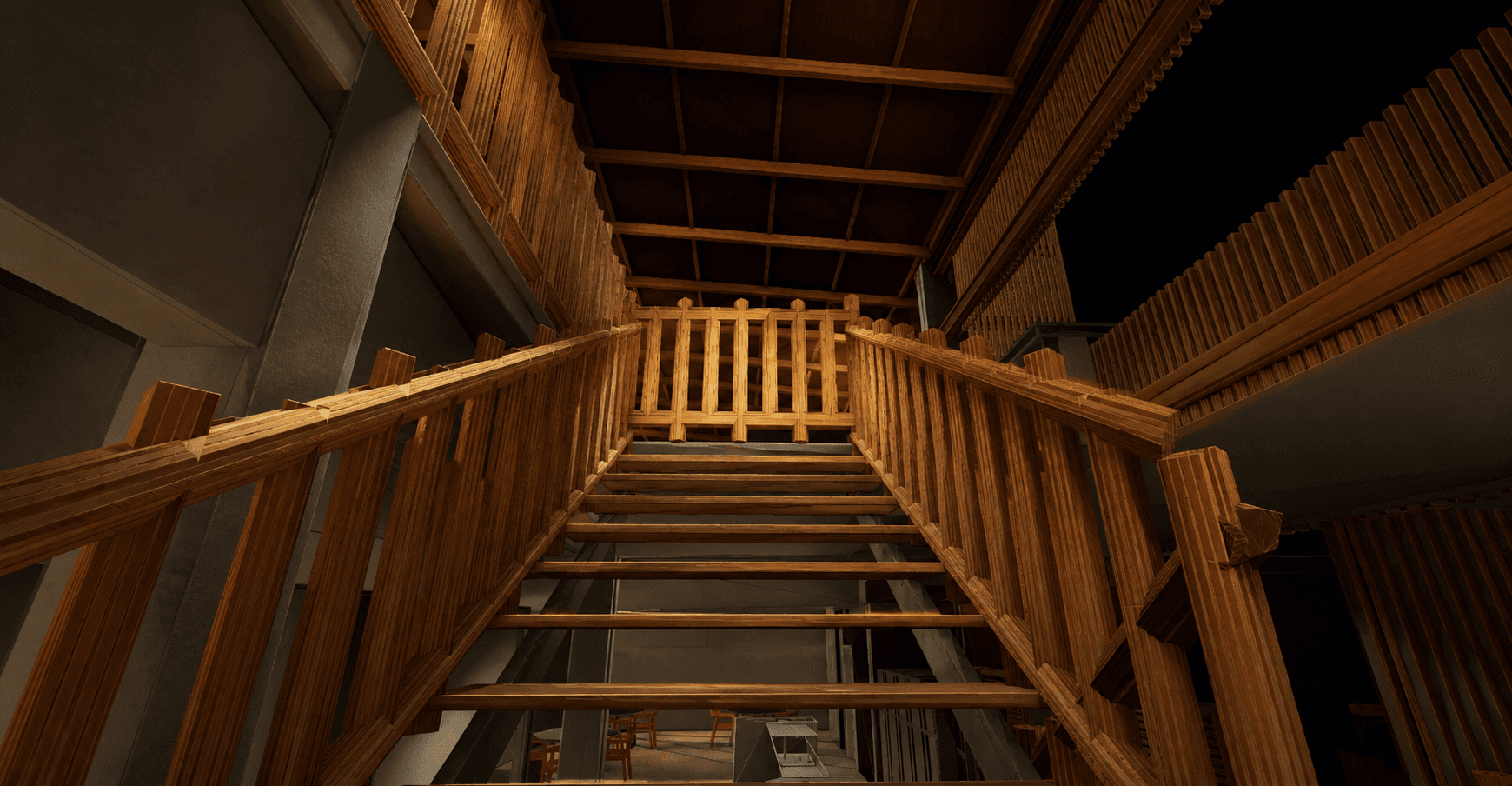

Les nez de marche, paliers et changements de direction deviennent lisibles par une lumière protégée et dirigée vers le bas.

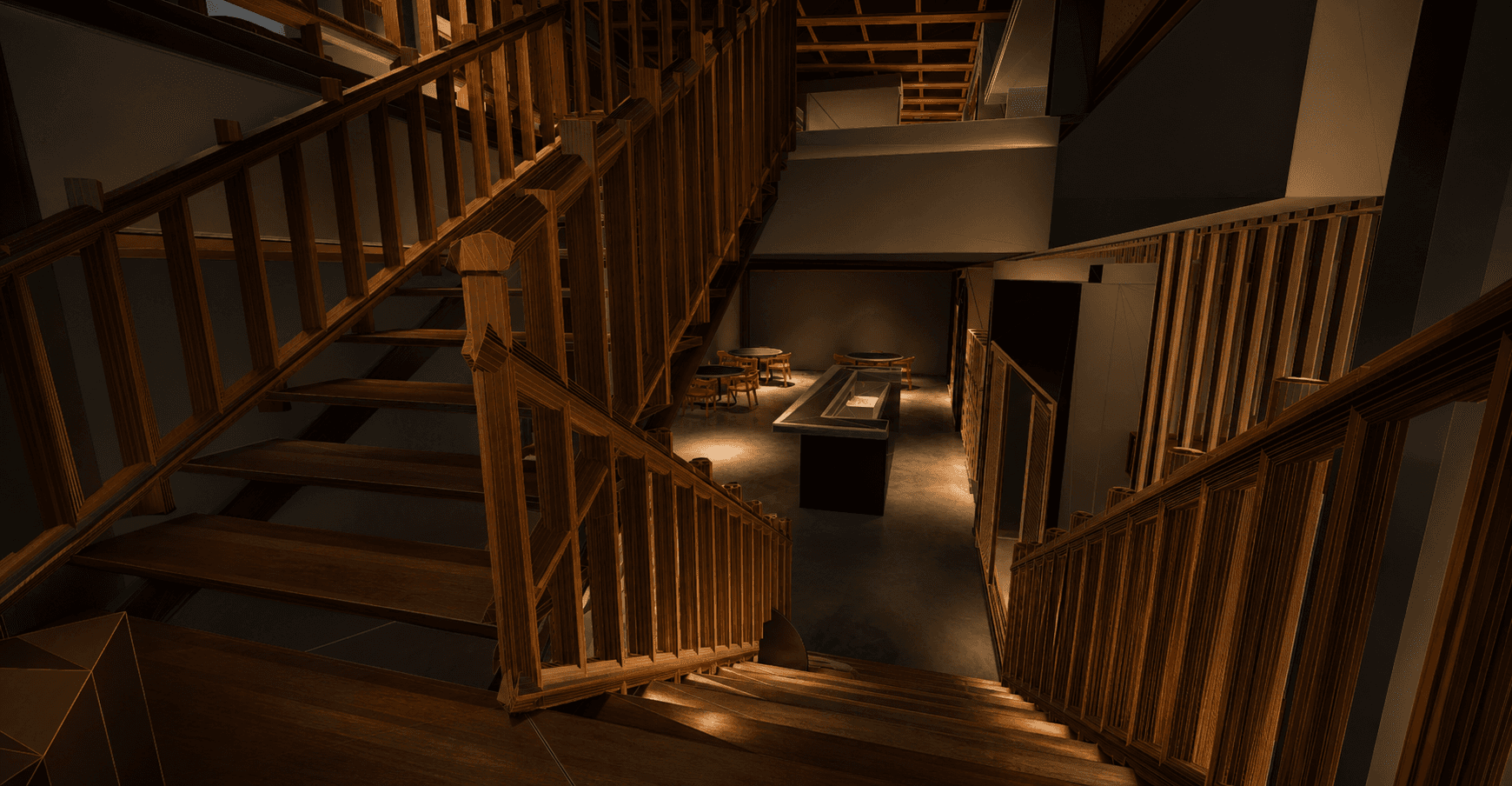

La lumière révèle le rythme des marches et garde-corps tout en maintenant les volumes voisins dans une pénombre naturelle.

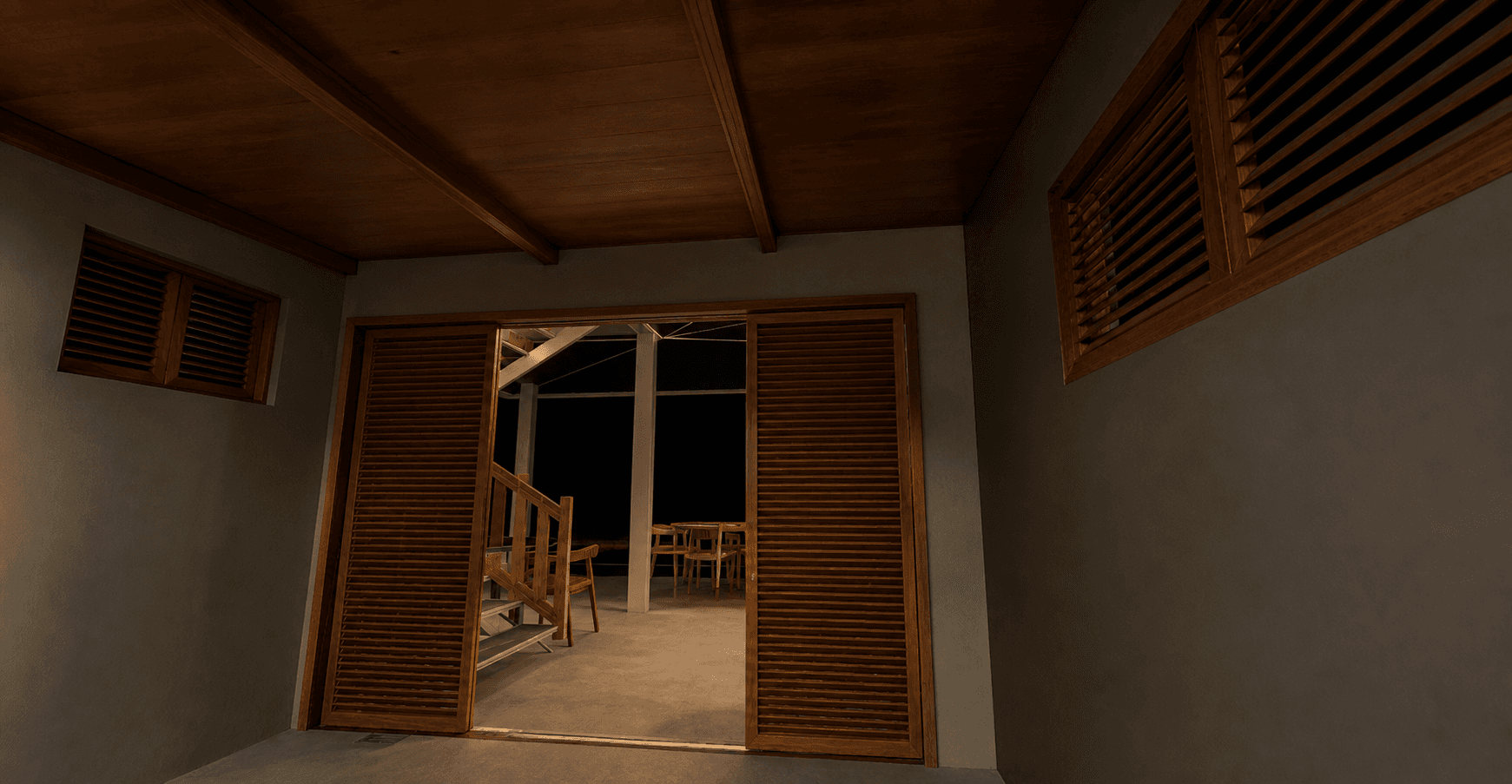

La liaison avec le stockage reçoit une lumière légèrement plus neutre, limitée à la manutention, aux fermetures et au passage.

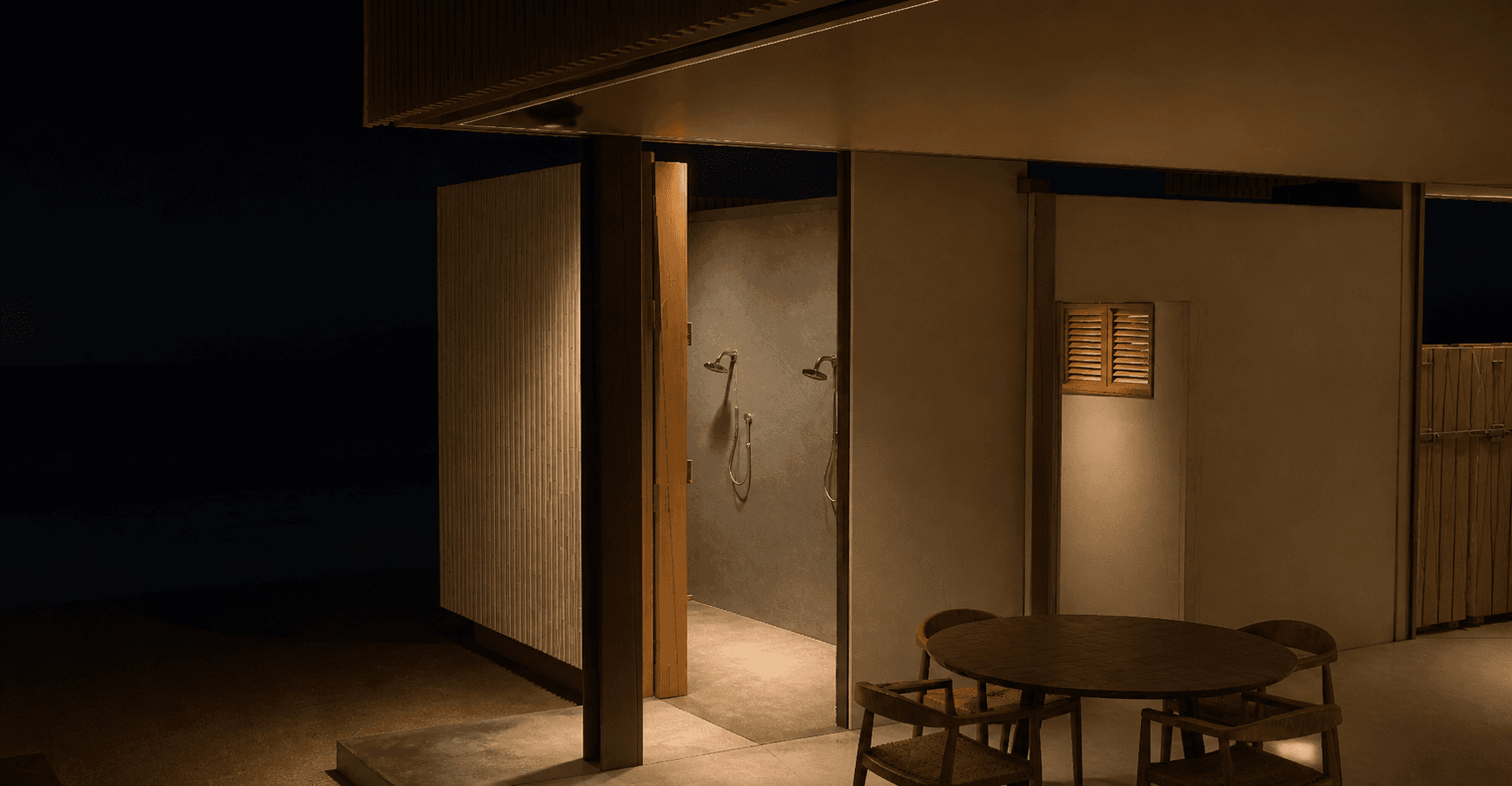

Les commandes, le sol humide et le seuil sont visibles. Le mobilier proche conserve une ambiance plus basse et plus chaude.

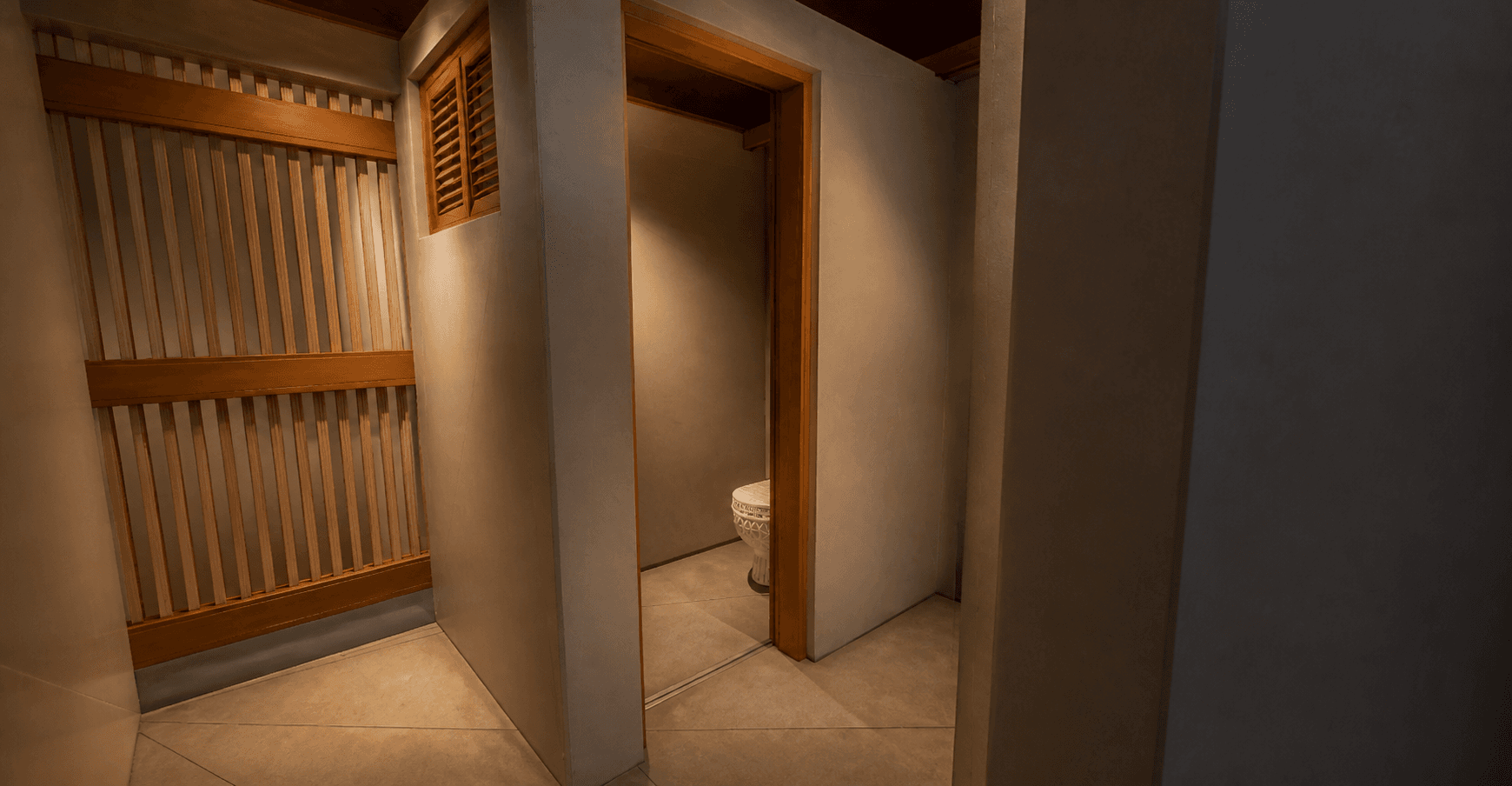

Les portes, cloisons et circulations sont clairement perçues sans plafond surexposé ni sources visibles dans le champ de vision.
03 · Cahier lumière
Une performance
par usage.
Ces niveaux sont des objectifs de concept à confirmer par calcul, prototype et réglementation locale. Les quantités ne sont pas des commandes.
Repère / zoneObjectifAppareil & spécificationBase
BC01Tables du rez-de-chaussée
100–150 lx sur plateau
Projecteur compact anti-éblouissement
Selon implantation2400–2700 K · IRC ≥ 90 · faisceau 24°/36° · gradable
BC02Bar et lounge supérieur
150–200 lx public · 300–500 lx travail
Accent orientable + lumière de tâche masquée
Selon plan bar2700 K public · jusqu'à 3000 K travail · IRC ≥ 90 · DALI-2
BC03Escalier et paliers
Marches et changements de niveau lisibles
Mini-projecteur ou balise basse à coupe-flux
Chaque volée2200–2700 K · IP65 si exposé · aucune source dans l'axe du regard
BC04Stockage et manutention
150–200 lx général · renfort local si nécessaire
Plafonnier ou linéaire protégé
À calculer2700–3000 K · IRC ≥ 80 · IP adapté · détection possible
BC05Douches et zones humides
Sol, commandes et seuils clairement visibles
Downlight profond étanche
À calculer2700–3000 K · IP65 · visserie 316L · implantation hors volumes interdits
BC06Sanitaires
100–200 lx général, lecture verticale douce
Plafonnier ou downlight à optique extensive
À calculer2700–3000 K · IRC ≥ 80 · détection temporisée · maintenance accessible
BC07Claustras et enveloppe bois
Accent rare sur quelques travées
Mini-projecteur dirigé vers le bas
4–8 accents2200–2700 K · 3–7 W · coupe-flux · aucune émission vers le ciel
BC08Secours et évacuation
Selon projet incendie et réglementation locale
Système de secours indépendant
À calculerAutonomie, signalisation et implantation à définir par les responsables locaux
Budget : aucun item « éclairage Beach Club / guarderia » n’est confirmé ici dans data/budget/. Toute consultation devra partir des performances validées, sans considérer les objectifs ci-dessus comme un devis.
04 · Contrôle
Cinq scènes.
Trois rythmes.
Le social, le bar, l’escalier, les zones techniques, les sanitaires et les accents architecturaux sont commandés séparément. Le secours demeure indépendant.
Retour de session
Fin d'après-midiSocial 25 % · bar 25 % · technique 60 % · escalier 40 %
Le matériel reste manipulable tandis que la lumière artificielle apparaît progressivement.
Sunset club
CrépusculeTables 45 % · bar 45 % · architecture 10 % · technique à la demande
Les clients regardent encore le ciel ; le bâtiment accompagne sans concurrencer l'horizon.
Soirée
Après la nuitTables 65 % · bar 60 % · escalier 55 % · enveloppe 12 %
Le bar et les tables structurent l'espace, les circulations restent sûres et le paysage sombre.
Nettoyage / rangement
Après fermetureTechnique 100 % · sanitaire 100 % · social 30 % · décor éteint
Scène temporaire pour le personnel, automatiquement limitée dans le temps.
Fermé / sûreté
NuitBar éteint · tables éteintes · seuils utiles 5–10 %
Aucune façade lumineuse : uniquement le strict besoin de sûreté.
05 · Réalisation
Concevoir avec
le sel et l’eau.
Le résultat dépend du prototype nocturne, de la protection des équipements et d’un réglage précis après installation du mobilier.
Calculer
Modéliser les deux niveaux, les vraies réflectances du bois et les zones ouvertes dans DIALux ou Relux. Vérifier lux, uniformité, éblouissement, puissance et secours.
Prototyper
Tester de nuit une table, une portion de bar, une volée d'escalier, une douche et une travée de claustra. Comparer 2400 K, 2700 K et 3000 K selon l'usage.
Coordonner
Geler alimentations, renforts, drainage, volumes de sécurité des douches et passages de câbles avant la fermeture des parois et plafonds.
Protéger
Déporter drivers et connexions dans des coffrets secs et accessibles. Employer visserie A4/316L, presse-étoupes et finitions réellement adaptées au sel.
Programmer
Séparer social, bar, escalier, stockage, sanitaires, architecture et secours. Programmer les cinq scènes avec commandes physiques locales.
Régler
Pointer après pose du mobilier, contrôler les vues depuis la plage, mesurer de nuit et livrer plans as-built, adresses, niveaux et pièces de rechange.
Détail côtier
Sable, sel,
eau et maintenance.
Visserie A4/316L, presse-étoupes, joints UV et finitions qualifiées. Un simple marquage IP ne garantit pas la résistance à la corrosion.
Douches et sols lavables exigent implantation, volumes de sécurité, drainage et matériel adaptés au projet électrique local.
Sources chaudes, masquées et dirigées vers le bas. Aucun faisceau vers la plage, la mer ou le ciel ; extinction du décor après fermeture.
Drivers hors zones agressives, appareils démontables, références standardisées et nettoyage fréquent des optiques exposées au sel et au sable.
Avant commande
Ce qui reste à valider
- Plan photométrique des deux niveaux et puissance finale
- Projet électrique, terre, protections et chute de tension
- Éclairage de secours et conformité incendie locale
- Volumes électriques et IP des douches et zones lavables
- Prototype nocturne du bar, des tables et de l’escalier
- Résistance saline, garantie et pièces disponibles à Parnaíba
Le dimensionnement définitif doit être signé et coordonné par les professionnels locaux responsables des projets lumière, électrique, incendie et accessibilité.
Sources
Références et plans
DarkSky InternationalPrincipes d’un éclairage extérieur utile, ciblé, bas, contrôlé et chaud↗DALI AllianceGroupes, scènes et comportement de gradation DALI↗Architecture du Beach ClubProgramme, surfaces, niveaux, flux et usages du bâtiment→Plan architectural du Beach ClubGéométrie et surfaces à confirmer avec l’équipe de conception→
Les rendus ont été produits à partir des 13 vues 3D shaded présentes dans le dossier architectural. Ils décrivent une direction visuelle et ne remplacent ni photométrie, ni plan électrique, ni prescription de luminaires.
