Arquitetura / Parnaíba

Ce bungalow est pensé comme une unité indépendante pour couple, compacte mais généreuse, avec une forte relation entre l'intérieur, la terrasse et le paysage tropical. Le Lot 1 en comporte 6 unités et le Projet complet 10 unités. La trame architecturale est commune, mais le budget d'équipement distingue une version standard et une version premium avec hydromassage.

L'architecture est très contemporaine, avec une esthétique de cabane tropicale haut de gamme : volume simple, bardage bois, terrasse profonde, filtres solaires, volets ajourés et végétation périphérique.

Organisation du plan

Le bungalow se compose de trois grandes zones :

1. Terrasse extérieure profonde

La terrasse occupe toute la façade avant — espace de vie extérieur essentiel : assises, table basse, zone de détente et probablement un daybed ou une banquette intégrée sur le côté droit. Légèrement surélevée, accessible par quelques marches centrales. Cette terrasse prolonge la chambre vers l'extérieur et devient l'espace principal de repos pendant la journée.

2. Chambre centrale ouverte sur la terrasse

La chambre est organisée autour d'un grand lit double placé au centre de l'espace. Le lit fait face à la façade ouverte et à la terrasse, ce qui permet une vue directe vers l'extérieur. Sur les côtés : éléments de mobilier bas, zone de rangement ou de banc, et à droite un petit espace avec frigobar, clairement indiqué.

3. Salle de bain en fond de bungalow

Placée derrière le lit, dans la partie arrière. Elle semble composée d'un WC séparé à gauche, d'un long plan vasque avec deux lavabos au centre, et d'une zone de douche ou espace humide à l'arrière. Le fond paraît ouvert visuellement vers une bande végétalisée ou un patio étroit, ce qui apporte lumière naturelle, fraîcheur et ventilation.

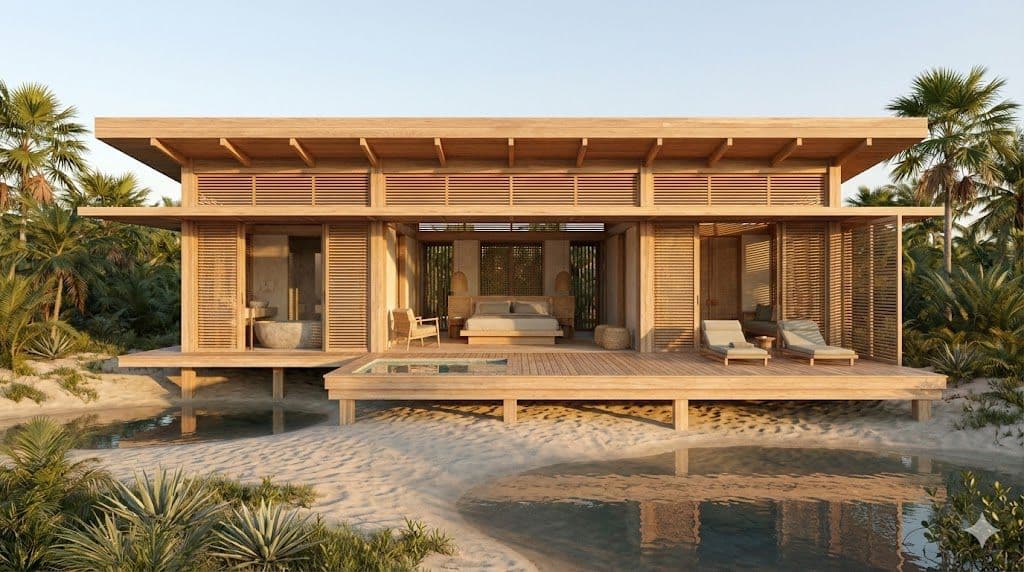

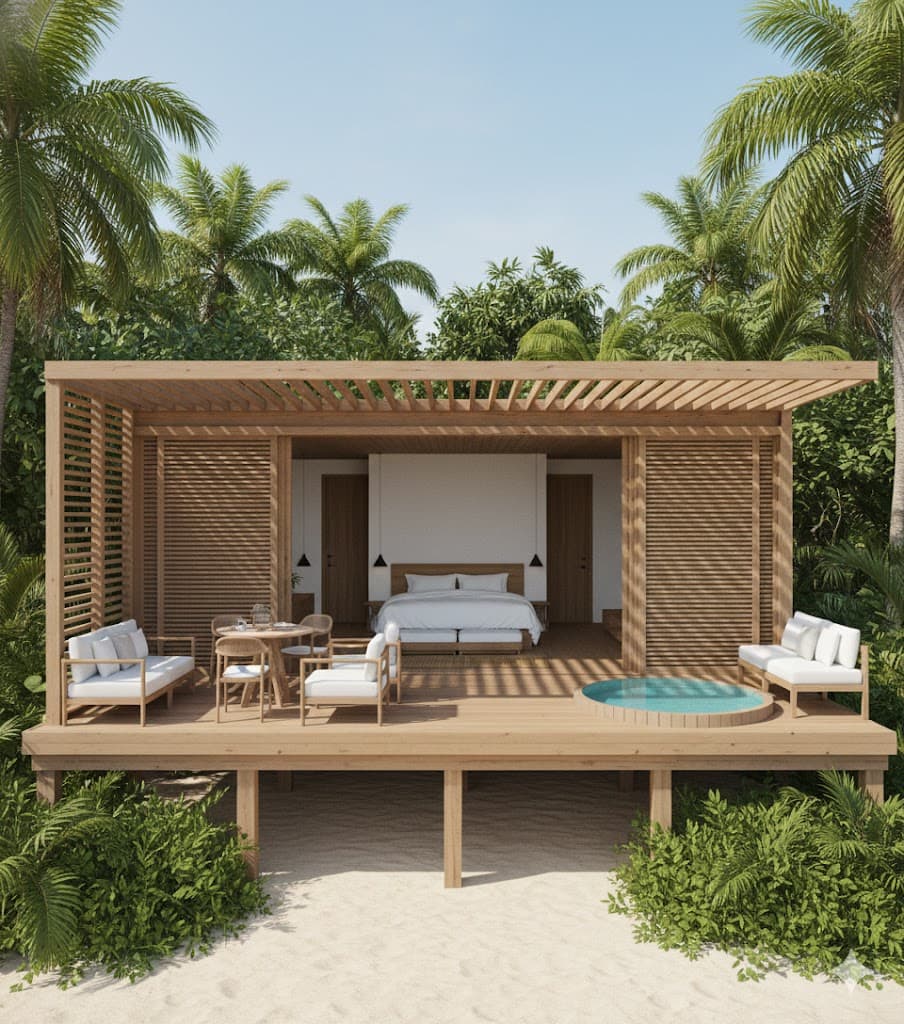

Architecture extérieure

L'enveloppe est très marquée par le bois :

• Bardage vertical en bois sur les façades latérales et les parties hautes
• Façade avant protégée par un auvent profond
• Volets ou panneaux persiennés horizontaux en façade, pour filtrer le soleil tout en laissant passer l'air
• Partie haute avec lames verticales plus espacées, donnant une impression de volume ventilé
• Terrasse en bois intégrée au bâtiment
• Transition douce entre le bungalow et le sol sableux grâce aux marches et à la passerelle

Le bâtiment fonctionne plutôt comme une boîte légère en bois, protégée du soleil, ouverte sur la nature et légèrement décollée du sol.

Ambiance intérieure et confort sans climatisation

L'ambiance attendue : un refuge pour deux personnes — simple, chaleureux, naturel et confortable. La chambre est volontairement peu cloisonnée, avec une continuité entre le lit, le coin salon, le minibar et la terrasse.

Comme il n'y a pas de climatisation, le ventilateur de plafond au-dessus du lit devient un élément essentiel du confort. Il doit être choisi avec soin : silencieux, grand diamètre, vitesse réglable, esthétique, parfaitement centré sur la zone de couchage.

Un ventilateur sur pied peut compléter le dispositif, surtout pour les périodes sans vent ou pour orienter l'air vers la terrasse, le coin assise ou la salle de bain.

Le choix de ne pas installer de climatisation peut être cohérent avec l'esprit du projet, à condition que le bungalow soit réellement conçu comme un espace tropical ventilé. Pour que cela fonctionne bien, il faudra être très attentif à la ventilation croisée : l'air doit pouvoir entrer par la façade avant et ressortir par l'arrière ou par les parties hautes.

Points importants à vérifier

• La hauteur sous plafond réelle
• La possibilité d'évacuation de l'air chaud en partie haute
• La protection contre moustiques et insectes
• Le type exact de volets/persiennes
• La ventilation naturelle de la salle de bain
• L'orientation des 6 unités du Lot 1, puis des 10 unités du Projet complet, par rapport au soleil et aux vents dominants
• L'intimité entre les bungalows, surtout depuis les terrasses
• La résistance du bois et des ferrures à l'air marin de Pedra do Sal

En résumé : Un bungalow couple de 72,85 m², très orienté vers une expérience tropicale, naturelle et premium. Sa réussite dépendra surtout de la qualité du bois, de la protection solaire, de la ventilation naturelle et de l'implantation des 6 unités du Lot 1, puis des 10 unités du Projet complet, pour préserver l'intimité tout en captant le vent.

Le bungalow familial est une version plus généreuse que le bungalow couples. Il reprend le même langage architectural tropical : volume bas et horizontal, grande façade ouverte, terrasse profonde, bardage bois, protections solaires et forte relation avec le sable, la végétation et le paysage extérieur.

L'ensemble donne l'impression d'un pavillon familial de plage, conçu pour vivre autant dehors que dedans. La façade est longue, très ouverte, mais protégée par des panneaux ajourés et par un auvent. L'architecture reste simple et contemporaine, mais avec une échelle plus confortable pour recevoir une famille.

Contrairement à un hôtel classique climatisé, ce bungalow repose sur une logique de confort naturel : ombre, ventilation, persiennes, terrasse couverte, végétation et ventilateurs de plafond.

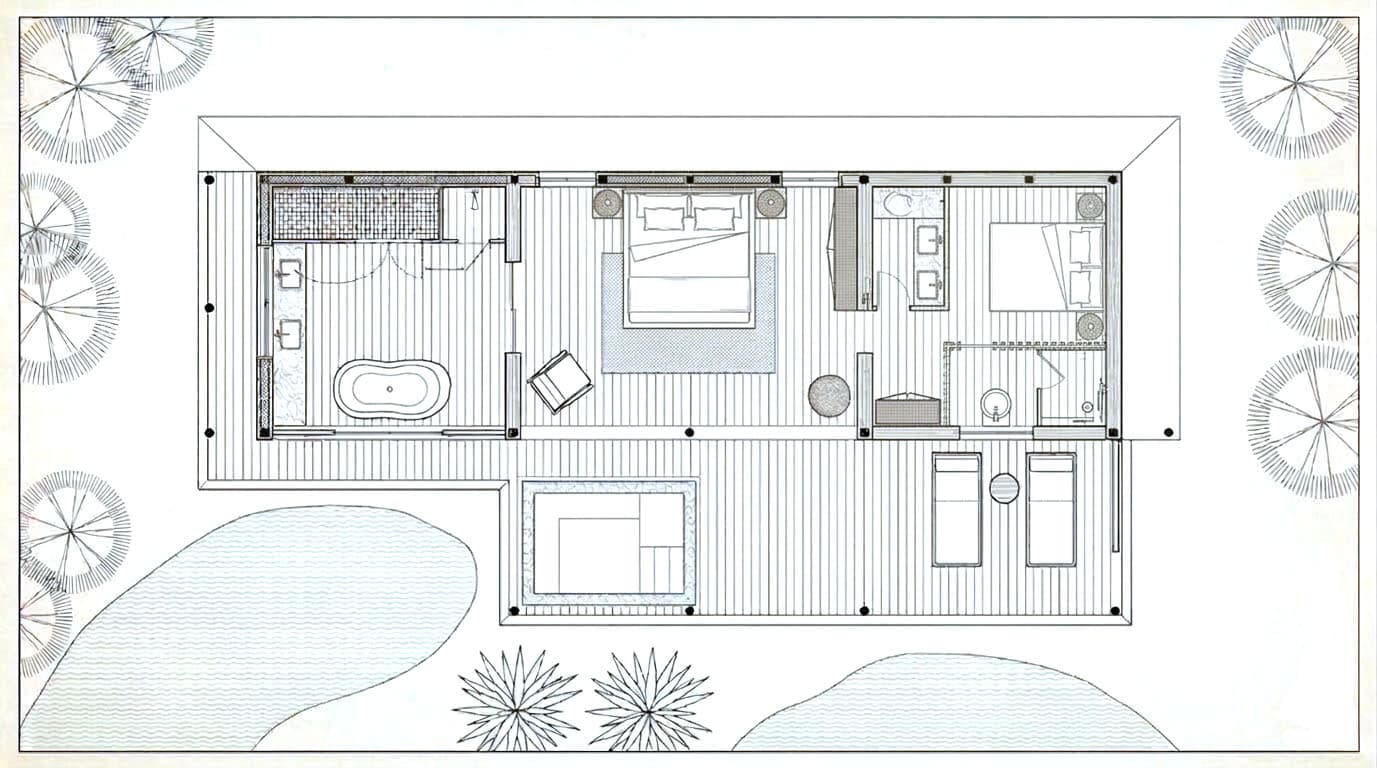

Organisation générale du plan

Le plan d’exécution fixe un bâtiment de 13,90 m de longueur, pour une surface construite de 119,17 m². Il distingue deux suites, deux ensembles sanitaires, une terrasse continue et une réservation extérieure pour le bassin. L'organisation est très claire avec trois grandes zones :

1. Une très grande terrasse extérieure

La terrasse occupe presque toute la largeur du bungalow et représente 44,28 m². Ce n'est pas seulement un passage : c'est un vrai espace de vie extérieur.

Elle permet d'installer plusieurs usages en même temps : transats, salon bas, table, fauteuils, espace pour les enfants, zone de lecture ou de repos. Le plan réserve également un bassin extérieur sur le côté gauche et un point électrique libellé « jacuzzi — à confirmer selon le fabricant ». Le produit, son volume et ses dimensions utiles restent donc à sélectionner ; aucun coût ne doit être déduit du seul dessin.

2. Une grande chambre parentale / pièce centrale

La partie centrale du plan est occupée par une suite parentale de 28,20 m² avec un lit double, orienté vers la façade et la terrasse. Cette chambre fonctionne comme le cœur du bungalow.

Elle est large, ouverte visuellement vers l'extérieur, et bénéficie probablement des grandes ouvertures coulissantes en façade. Le lit est placé dans une position centrale et confortable, avec des tables de nuit de part et d'autre. Cet espace peut aussi accueillir un meuble bas, un banc, une console ou un coin minibar selon l'aménagement final.

3. Une seconde chambre familiale sur le côté droit

À droite du plan, une seconde suite de 12,08 m² est pensée pour les enfants ou d'autres membres de la famille. Le dessin d’exécution représente deux lits simples ; le budget doit donc conserver deux sommiers et deux matelas simples par bungalow.

Cette séparation est intéressante : les parents ont leur zone centrale, tandis que les enfants ou invités disposent d'un espace plus indépendant, mais toujours relié à la grande terrasse commune.

Salle de bain et espaces d'eau

Le bungalow familial intègre bien deux ensembles sanitaires distincts, ce qui justifie deux kits WC et deux ensembles d’accessoires par unité.

À gauche, la salle d’eau parentale comprend un box principal de 4,38 m², une zone sanitaire de 1,69 m², une douche séparée de 2,57 m² et deux jardins arrière de 2,76 m² et 1,38 m².

Entre la chambre principale et la chambre familiale, une seconde salle d'eau de 3,21 m² dessert la suite enfants / invités et comprend WC, vasque et douche.

Cette organisation est très adaptée à une famille : elle évite que tout le monde dépende d'une seule salle de bain et permet de conserver plus d'intimité.

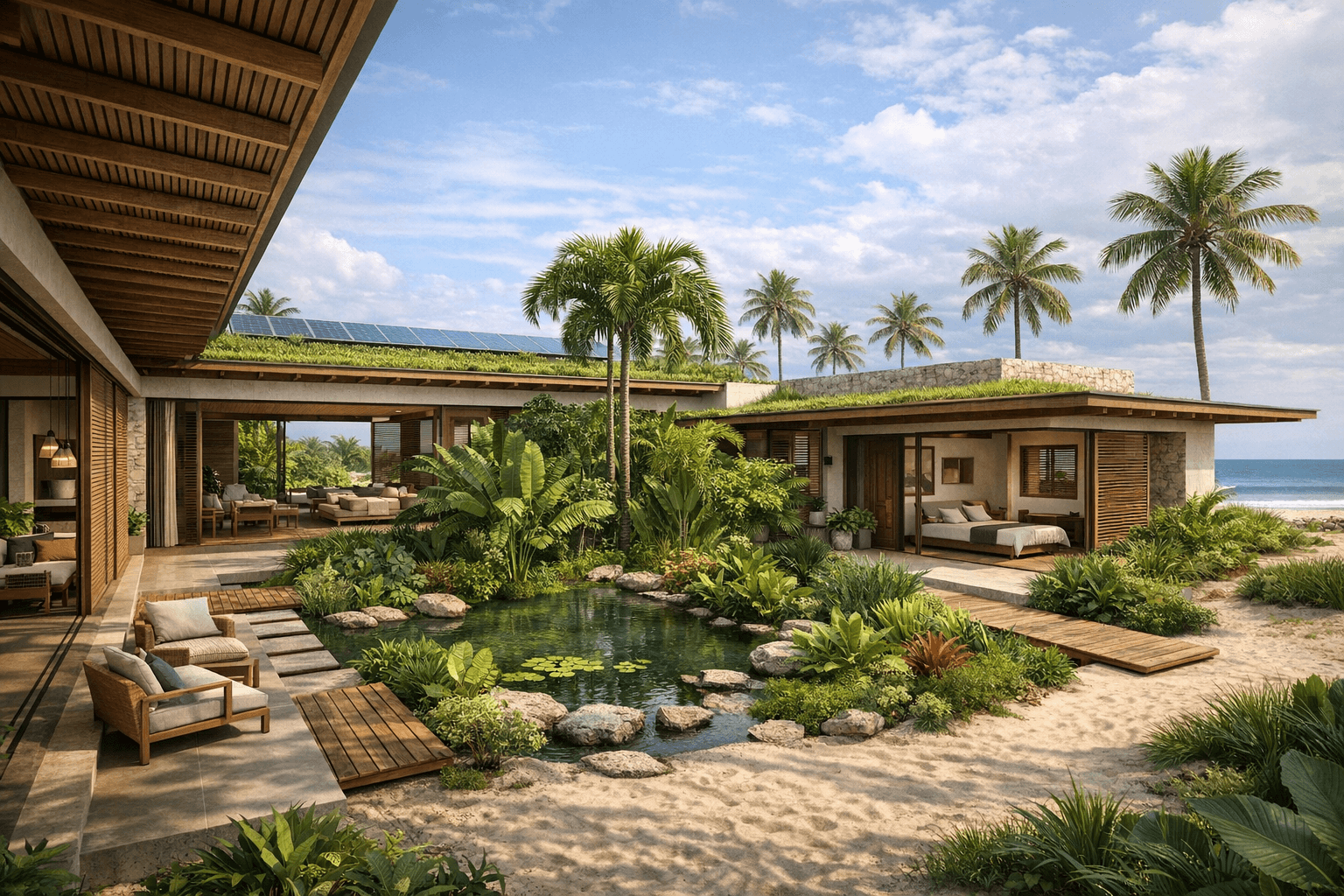

Terrasse, bassin et vie extérieure

La terrasse est l'un des points forts du projet. Elle est dessinée comme une plateforme en bois continue, légèrement surélevée par rapport au sable. Une petite marche centrale permet l'accès depuis une passerelle extérieure.

Dans les images illustratives, la terrasse accueille plusieurs scènes de vie : des personnes assises, des fauteuils, des transats, un salon extérieur et le bassin sur le côté. Cela donne l'idée d'un bungalow où la famille peut passer une grande partie de la journée dehors, à l'ombre, sans forcément rester enfermée dans la chambre. Le mobilier représenté reste toutefois une intention : il n’entre au budget qu’après une décision de sourcing.

Le bassin sur le côté gauche apporte un effet de fraîcheur. Même s'il est petit, il donne une qualité de séjour très différente : les enfants peuvent se rafraîchir, les adultes peuvent s'installer près de l'eau, et l'espace devient plus luxueux.

Architecture extérieure

Le langage architectural est très cohérent avec le bungalow couples, mais avec une présence plus longue et plus horizontale :

• Façade entièrement rythmée par des panneaux bois ajourés
• Bardage vertical sur les volumes latéraux et la partie haute
• Grande bande supérieure de lames verticales, donnant une impression de filtre, de ventilation et de protection solaire
• Auvent continu qui protège toute la façade
• Terrasse bois très large
• Implantation dans un paysage sableux avec végétation tropicale
• Petite passerelle d'accès, renforçant l'idée de pavillon posé dans la nature

Confort sans climatisation

Le plan d’exécution représente deux ventilateurs de plafond, un dans chaque suite, et ne matérialise pas de climatiseur dans les pièces. La ventilation naturelle et les ventilateurs deviennent donc des éléments centraux du confort.

Le budget doit au minimum préserver la configuration dessinée :

• Un ventilateur de plafond centré au-dessus du lit parental
• Un ventilateur de plafond dans la chambre enfants / invités

Le plus important est que les ventilateurs ne remplacent pas la ventilation naturelle : ils doivent l'accompagner. Le bungalow doit pouvoir respirer.

Pour que l'absence de climatisation soit confortable à Pedra do Sal, il faudra particulièrement soigner :

• La ventilation croisée entre façade avant et arrière
• Les ouvertures hautes pour évacuer l'air chaud
• Les moustiquaires intégrées aux grandes ouvertures
• Les persiennes réglables pour laisser passer l'air même quand l'intimité est nécessaire
• L'isolation ou la ventilation de la toiture
• La protection du soleil direct sur les vitrages
• Le choix de ventilateurs silencieux, grands diamètres, à basse vitesse
• La résistance des ventilateurs et fixations à l'air marin

Expérience client

L'expérience d'arrivée est très agréable. On arrive par une passerelle dans le sable, puis on monte sur une grande terrasse. Avant même d'entrer, on perçoit le bungalow comme un espace de détente : bois, ombre, végétation, bassin, mobilier extérieur.

À l'intérieur, la chambre parentale garde une relation directe avec la terrasse. Les enfants ou invités peuvent occuper la chambre latérale, ce qui permet à chacun d'avoir son propre espace. Les salles d'eau sont suffisamment réparties pour éviter les conflits d'usage.

C'est donc un bungalow qui peut accueillir une famille tout en conservant une atmosphère de suite tropicale premium plutôt qu'une simple chambre multiple.

Points importants à vérifier

• L'orientation exacte par rapport aux vents dominants
• La possibilité d'ouvrir en sécurité la façade pendant la nuit
• L'intégration de moustiquaires sur toutes les ouvertures principales
• La ventilation réelle des deux chambres
• Le niveau d'intimité entre la terrasse familiale et les autres bungalows
• La sécurité du bassin pour les enfants
• Les dimensions, le volume, la charge structurelle et la maintenance du jacuzzi avant tout chiffrage
• Le débit réel du chauffe-eau de 15 L/min lorsque les deux douches fonctionnent simultanément
• L'ombrage de la terrasse aux heures les plus chaudes
• La qualité des bois et ferrures face à l'air salin
• Le bruit des ventilateurs de plafond, surtout au-dessus des lits

En résumé : Ce bungalow familial de 119,17 m² associe une suite parentale, une suite enfants, deux salles d’eau et 44,28 m² de terrasse. Le plan confirme les quantités de ventilation et de sanitaires, mais il révèle aussi des postes encore hors budget — couchage parental, jacuzzi, équipements complets des salles d’eau, éclairage et mobilier extérieur — qui ne doivent pas être masqués dans un faux prix « clé en main ».

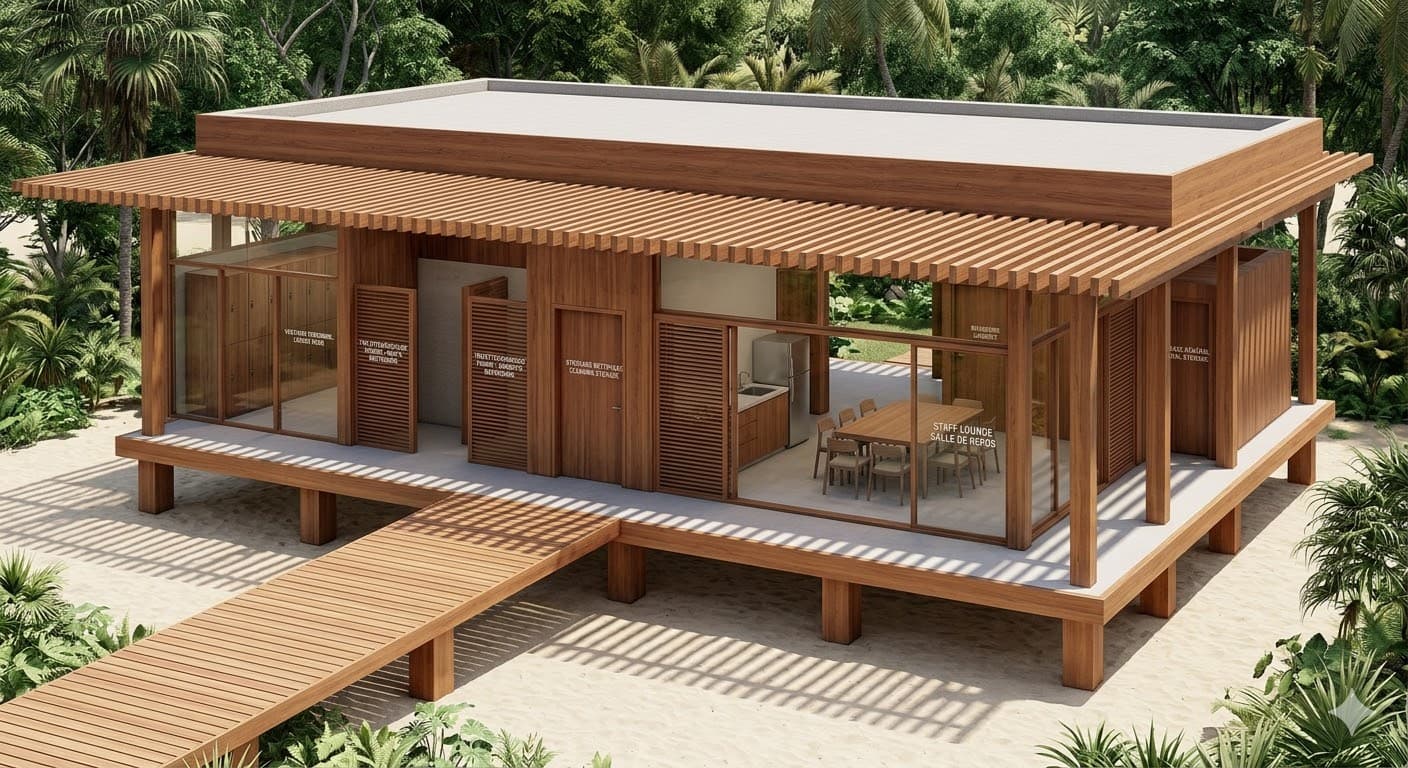

La réception est conçue comme un pavillon tropical ouvert, à mi-chemin entre une réception d'hôtel, un lounge d'arrivée et un petit bâtiment d'accueil de plage. L'architecture est légère, horizontale et très intégrée au paysage sableux de Pedra do Sal. Le bâtiment ne cherche pas à s'imposer comme un volume fermé, mais plutôt comme une grande terrasse couverte, ombragée, ventilée naturellement et entourée de végétation.

L'ensemble donne une impression de resort discret et haut de gamme, avec une forte présence du bois, des claustras verticaux et d'une grande toiture débordante qui protège les espaces d'accueil du soleil direct.

Organisation du plan

Le plan est très lisible : le bâtiment est divisé en deux grandes zones.

À gauche, on trouve une grande zone ouverte d'accueil et d'attente, d'environ 6 m de largeur. Cette partie fonctionne comme un espace de transition entre l'extérieur et la réception proprement dite. Elle peut accueillir des fauteuils, des bancs, des tables basses ou des assises informelles pour les clients qui arrivent, attendent leur check-in ou se regroupent avant d'aller vers les bungalows ou la plage.

À droite, une zone plus construite d'environ 4 m de largeur regroupe les fonctions plus opérationnelles : comptoir d'accueil, espace de travail, sanitaires et probablement petit back-office. Cette partie est davantage délimitée par des cloisons et des panneaux ajourés, tout en restant visuellement légère.

Le bâtiment semble donc combiner trois fonctions principales : accueil des clients, attente confortable et services pratiques.

La zone d'accueil

Le cœur du projet est le comptoir de réception, placé dans la partie droite du bâtiment, visible depuis l'arrivée. Il est adossé à une paroi en bois ou en claustra, avec l'inscription de la pousada visible sur les rendus. Cette position est logique : le client arrive depuis l'extérieur, monte sur la terrasse, puis se dirige naturellement vers le comptoir.

Le comptoir est traité comme un élément simple et horizontal, probablement en bois, en harmonie avec la structure. Il ne ressemble pas à une réception urbaine fermée, mais plutôt à un bureau d'accueil de resort tropical, chaleureux et accessible.

Le personnel peut accueillir les clients debout ou assis, gérer les arrivées, donner les informations sur l'hôtel, organiser les transferts ou renseigner les activités du site.

L'espace lounge et attente

La partie ouverte de la réception est très importante dans l'ambiance générale. Elle fonctionne comme un salon extérieur couvert. Sur les images, on perçoit des assises basses, des fauteuils, des petits meubles et des plantes en pot. Cet espace donne immédiatement une sensation de détente.

C'est un choix très pertinent pour un hôtel de plage : l'arrivée n'est pas seulement administrative, elle devient une première expérience du lieu. Le client peut poser ses bagages, s'asseoir à l'ombre, boire quelque chose, attendre un buggy ou simplement profiter de la vue sur la végétation.

Cette zone peut aussi servir ponctuellement pour de petites réunions informelles, l'attente avant une excursion, l'accueil des groupes, ou comme point de rencontre avant d'aller vers le club de plage.

Les sanitaires et espaces de service

Dans la partie arrière droite du plan, on distingue un noyau plus fermé, probablement destiné aux sanitaires et à des fonctions de service. Le dessin montre de petites pièces compartimentées, avec des équipements sanitaires et des lavabos.

La présence de sanitaires directement liés à la réception est utile, notamment pour les clients qui arrivent après un trajet, pour les visiteurs extérieurs ou pour les personnes attendant un transfert.

Le plan montre également un espace avec une grande table et plusieurs chaises, qui peut être interprété comme un bureau administratif, une petite salle de réunion, un espace de gestion ou un back-office semi-public. Cette pièce pourrait servir à l'équipe de l'hôtel pour l'organisation quotidienne, les briefings, les réservations ou l'accueil plus confidentiel de certains clients.

Architecture et volumétrie

Le bâtiment est dominé par une grande toiture plate débordante, très horizontale. Elle crée une ombre généreuse sur toute la terrasse et donne au projet son identité architecturale principale.

La toiture dépasse largement des espaces occupés, ce qui protège les façades, réduit l'exposition au soleil et améliore le confort thermique. Elle donne aussi une impression de légèreté, presque comme une grande canopée posée sur quelques poteaux.

Les poteaux sont simples, réguliers et massifs visuellement, probablement en bois. Ils structurent le pavillon sans le fermer. La façade avant reste largement ouverte, ce qui renforce l'effet d'accueil et permet une bonne ventilation naturelle.

Les parois en arrière-plan sont traitées en lames verticales de bois, sous forme de claustra ou de bardage ajouré. Ce dispositif permet de filtrer les vues, créer de l'intimité pour les zones de service et conserver une ambiance tropicale.

Matériaux et ambiance

L'ambiance matérielle est très cohérente avec un resort de plage : bois, terrasse surélevée, claustras, toiture légère, mobilier naturel, végétation basse et sable autour du bâtiment.

Le sol semble être une terrasse en bois, légèrement surélevée par rapport au terrain. Ce choix rend l'arrivée plus qualitative et protège l'espace de l'humidité ou du sable directement au sol. Les marches centrales renforcent le caractère de petit pavillon d'accueil.

La toiture présente une sous-face texturée, avec un aspect de lames, de treillis ou de matériau naturel filtrant. Cela donne une lumière douce et évite l'effet de plafond plein et lourd. L'ensemble évoque une architecture tropicale contemporaine, inspirée des matériaux locaux et des constructions légères du Nordeste.

Relation avec le paysage

La réception est placée dans un environnement très végétalisé, avec palmiers, sable, arbustes et accès carrossable. Les rendus montrent aussi la présence d'un véhicule type buggy ou voiture de service, ce qui suggère que la réception fonctionne comme point d'arrivée principal pour les clients.

Le bâtiment est ouvert sur plusieurs côtés, ce qui permet de conserver un lien direct avec le paysage. On n'entre pas dans un hall fermé climatisé, mais dans un espace ombragé, naturel et traversant. Cette approche correspond bien à un hôtel de plage à Parnaíba : elle valorise l'air, l'ombre, la végétation et le rapport au sable.

Expérience client

L'expérience d'arrivée peut être décrite ainsi : le client arrive par le chemin ou l'aire de stationnement, aperçoit un pavillon en bois largement ouvert, monte quelques marches sur une terrasse ombragée, traverse un espace lounge, puis se dirige vers le comptoir d'accueil. L'ambiance est calme, informelle mais élégante.

La réception donne immédiatement le ton de l'hôtel : naturel, tropical, contemporain, simple et premium. Elle n'est pas seulement un point administratif, mais un premier moment d'immersion dans l'univers Kalpana.

En résumé : Cette réception est un pavillon d'accueil ouvert de 82,69 m², organisé autour d'une grande terrasse couverte, d'un comptoir de réception, d'un espace lounge, de sanitaires et d'un petit espace administratif. Son architecture repose sur une grande toiture protectrice, une structure bois apparente, des claustras verticaux et une forte intégration au paysage tropical. C'est une réception adaptée à un hôtel de plage : accueillante, ventilée, ombragée, simple à lire pour les clients et suffisamment élégante pour donner une image haut de gamme dès l'arrivée.

Le restaurant Kalpana est conçu comme un pavillon tropical ouvert, très lié au paysage de Pedra do Sal : une grande structure en bois, basse, horizontale, largement ventilée, avec des terrasses qui se prolongent vers l'eau et la végétation.

Description architecturale générale

Le bâtiment est organisé autour d'un grand toit unitaire en bois, avec de larges débords qui protègent les espaces de repas du soleil et de la pluie. L'architecture est très horizontale, légère, presque comme une grande pergola habitée. L'ambiance : un restaurant de plage haut de gamme, ouvert sur un bassin ou plan d'eau, avec des palmiers, des plantes tropicales et un sol sableux.

La structure semble volontairement simple : poteaux fins en bois, poutres apparentes, chevrons visibles sous toiture, et façades partiellement filtrées par des claustras verticaux en bois. Ces claustras donnent de l'intimité sans fermer complètement le restaurant. L'ensemble garde une sensation de fraîcheur, de ventilation naturelle et de contact direct avec le paysage.

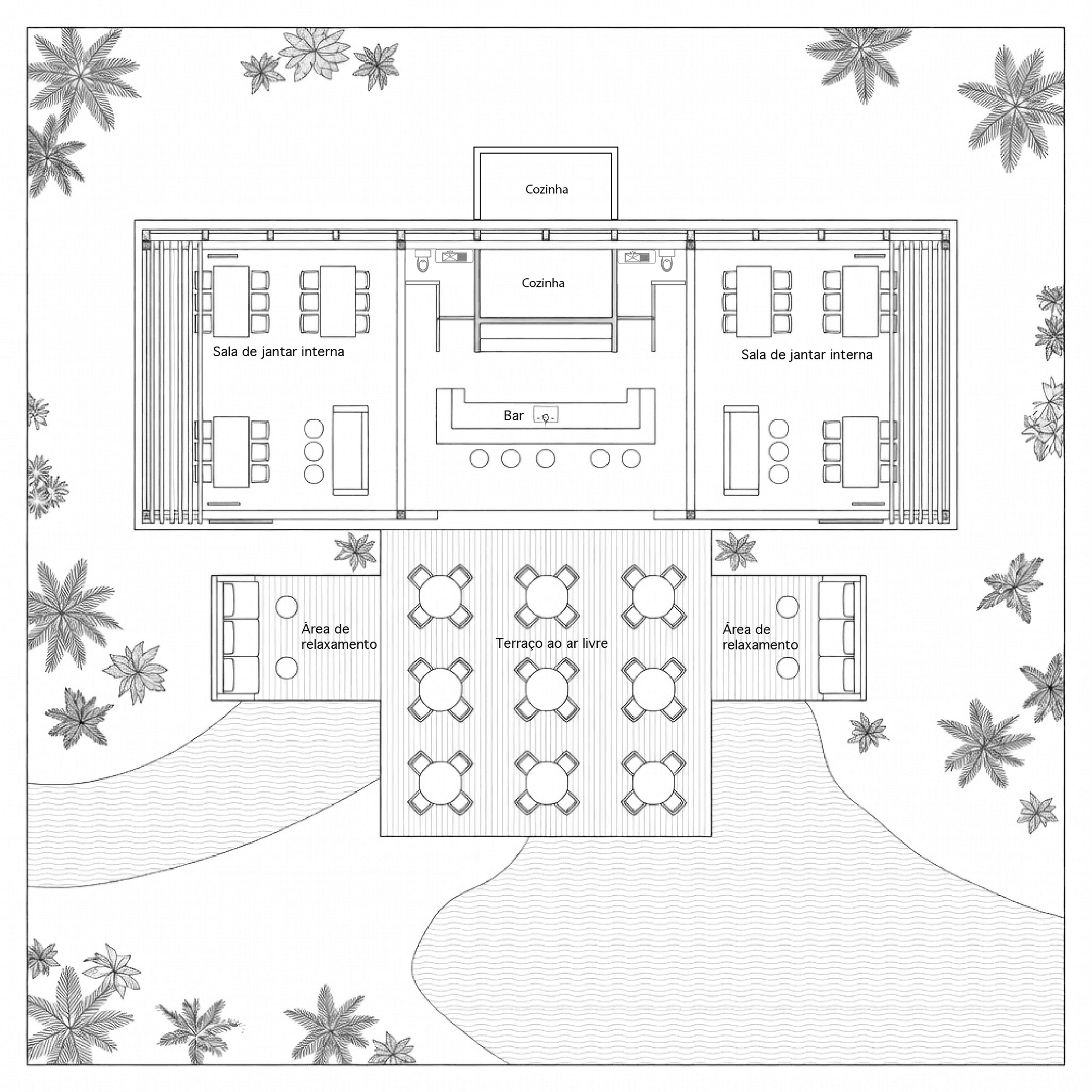

Organisation du plan

Le plan est très symétrique. La largeur principale est d'environ 17,75 m, avec une composition en trois parties :

Au centre, on trouve le noyau fonctionnel du restaurant : cuisine, bar, préparation, sanitaires ou locaux techniques. C'est la partie la plus fermée du projet. Elle sert de colonne vertébrale au bâtiment.

De chaque côté de ce noyau central, il y a deux grandes zones de repas couvertes, ouvertes vers l'extérieur. Elles sont aménagées avec des tables rectangulaires, probablement prévues pour des groupes ou familles.

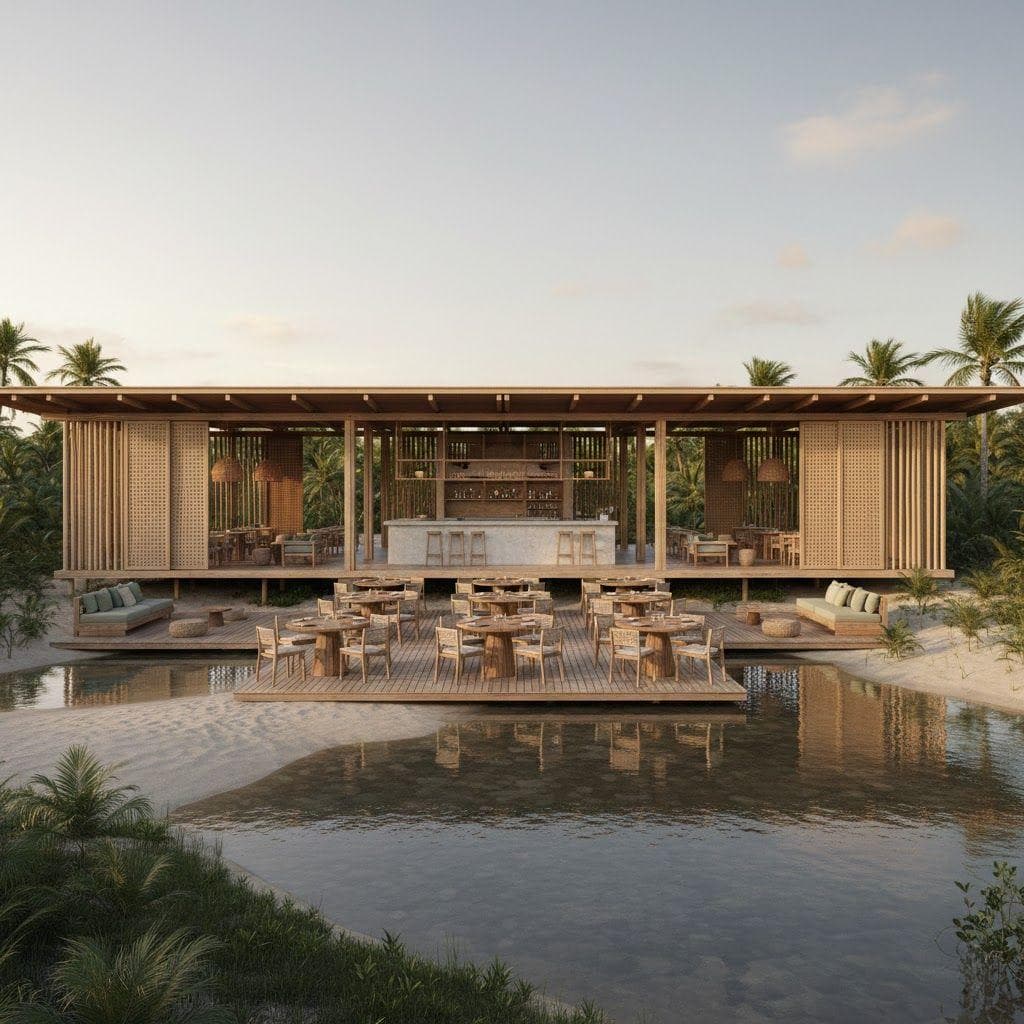

À l'avant, côté eau, le bâtiment se prolonge par une grande terrasse extérieure en bois, plus basse ou plus avancée, avec des tables rondes. Cette terrasse donne l'impression d'être posée au bord de l'eau, presque comme un deck de resort.

Espaces de restauration

Le restaurant propose plusieurs ambiances :

Ambiance 1 — Sous la grande toiture principale : C'est une salle ouverte mais protégée, avec des tables rectangulaires disposées de manière assez régulière à gauche et à droite. Cette partie semble être le cœur du restaurant, idéale pour le déjeuner ou le dîner à l'ombre.

Ambiance 2 — Terrasse avant sur l'eau : Elle est plus décontractée, plus panoramique, avec des tables rondes et une relation directe avec le paysage. C'est probablement l'espace le plus spectaculaire : on mange presque au-dessus ou au bord du bassin, entouré de végétation.

Ambiance 3 — Lounge sur les côtés : Le plan montre des zones avec banquettes ou assises plus informelles, accompagnées de petites tables rondes. Ces espaces peuvent servir pour boire un verre, attendre une table, prendre un café ou créer une atmosphère plus détendue.

Capacité approximative

Le mobilier dessiné suggère une capacité importante. On voit environ 10 grandes tables rectangulaires dans la zone principale, ainsi qu'environ 9 tables rondes sur la terrasse extérieure. En comptant les chaises dessinées, on peut imaginer une capacité autour de 90 à 100 places assises, hors banquettes et assises lounge. Ce chiffre reste indicatif, car le plan de mobilier peut évoluer.

Relation avec le paysage

C'est l'un des points forts du projet. Le restaurant n'est pas pensé comme une boîte fermée, mais comme un abri habité dans un jardin tropical. Les rendus montrent que l'eau arrive très près de la terrasse, avec des poissons visibles, des plantes aquatiques, des palmiers et une végétation dense.

L'accès semble se faire par des cheminements en sable ou en bois, ce qui renforce le caractère naturel du lieu. Le bâtiment ne domine pas le paysage : il s'y insère doucement, avec une architecture basse, chaude et très végétale.

Matériaux et atmosphère

Le rendu donne une lecture très claire : le matériau dominant est le bois naturel. On le retrouve dans la structure, le plafond, les poteaux, les claustras et les terrasses. Le bois donne une ambiance chaude, artisanale et luxueuse sans être ostentatoire.

Les claustras verticaux créent un jeu d'ombre et de lumière. Ils filtrent le soleil, rythment les façades et donnent une identité forte au restaurant. Le mobilier semble également naturel : chaises légères, tables simples, couleurs neutres, probablement dans un esprit resort tropical contemporain.

L'ensemble évoque une architecture de type ArchDaily tropical / boutique hotel, avec une esthétique très calme : bois, ombre, eau, végétation, ventilation naturelle et transparence.

Points remarquables

• Le projet a une belle lisibilité : un noyau central fonctionnel, des espaces de restauration ouverts de part et d'autre, puis une terrasse spectaculaire au contact de l'eau
• Le grand toit commun donne de l'unité à l'ensemble. Les débords protègent généreusement les façades et renforcent l'effet de pavillon
• Les claustras en bois sont un élément architectural important : ils apportent à la fois intimité, texture, ombre et identité visuelle
• La terrasse sur l'eau est probablement le moment le plus fort du projet : elle transforme le restaurant en expérience, pas seulement en espace de repas

En résumé : C'est un restaurant de resort tropical, ouvert, élégant et très connecté au paysage, avec une architecture en bois qui cherche à créer une atmosphère naturelle, premium et détendue.

Le château d'eau est un élément hybride : à la fois infrastructure technique, signal architectural vertical, belvédère potentiel et support d'activité ludique grâce au mur d'escalade visible sur les rendus.

Lecture générale

Le château d'eau est conçu comme une tour rectangulaire très compacte, intégrée dans le paysage sableux et végétal du resort Kalpana. Plutôt qu'un simple ouvrage technique caché, le projet en fait un repère visuel fort : une tour en bois, ajourée, avec une façade traitée comme un mur d'escalade coloré et un sommet aménagé comme une petite plateforme panoramique.

La volumétrie est simple : un parallélépipède vertical d'environ 5,00 m de largeur utile par 8,20 m de longueur, auquel s'ajoute une bande latérale d'environ 1,00 m correspondant principalement aux circulations / escaliers. La largeur totale dessinée atteint donc environ 6,00 m, et l'emprise avec les accès peut aller jusqu'à environ 9,20 m dans la longueur selon le niveau.

Organisation par niveaux

Rez-de-chaussée

Le rez-de-chaussée apparaît comme un volume principalement fermé ou semi-fermé, servant probablement de socle structurel et d'espace technique. Le plan montre un grand rectangle intérieur dégagé, avec quatre éléments structurels marqués aux angles. Ces quatre points semblent correspondre à des poteaux principaux ou noyaux porteurs.

Une porte latérale est visible sur le plan, accessible depuis un escalier ou une petite plateforme extérieure. Cela permet d'entrer dans le volume sans exposer directement l'intérieur depuis la façade principale. Le rez-de-chaussée semble donc pouvoir accueillir des fonctions techniques : pompes, maintenance, réseaux hydrauliques, stockage ou accès de service.

Sur les images, le bas de la tour est habillé d'un treillis bois très régulier, donnant un aspect de claustra dense. Cette peau ajourée permettrait de ventiler le volume, de masquer les équipements et de donner une texture architecturale cohérente avec les autres bâtiments du resort.

Niveau des réservoirs

Le niveau intermédiaire est le cœur fonctionnel du château d'eau. Le plan montre clairement deux grands réservoirs circulaires disposés l'un au-dessus de l'autre dans la longueur du bâtiment. Ils occupent la majeure partie du plateau intérieur.

À droite de ces réservoirs, une bande plus étroite sert à la circulation verticale. On y voit un escalier et des indications "Acima", c'est-à-dire "vers le haut" en portugais. Cette organisation sépare bien la zone technique des réservoirs et la zone de circulation.

La largeur de ce niveau se décompose visiblement en trois bandes : une grande zone technique d'environ 3,90 m, une zone de circulation intérieure d'environ 1,10 m, puis une bande extérieure ou latérale d'environ 1,00 m liée à l'escalier. L'ensemble donne une largeur totale de 6,00 m.

Ce niveau est important, car il montre que la tour n'est pas seulement symbolique : elle conserve bien sa fonction première de stockage d'eau en hauteur, avec deux cuves visibles dans le plan.

Rooftop / Niveau supérieur

Le dernier niveau est traité comme une plateforme haute. Le plan "Pavimento 03" montre une grande surface rectangulaire libre, en platelage ou plancher bois, avec l'escalier latéral qui arrive sur un côté.

Les rendus illustratifs montrent un rooftop entouré d'un garde-corps en bois, avec une pergola en rondins au-dessus. Cette pergola crée une ombre légère tout en gardant une sensation ouverte. Au sommet, on voit également un drapeau Kalpana, qui transforme la tour en signal de marque visible depuis le site.

Ce rooftop peut fonctionner comme un petit belvédère, un point photo, ou simplement un élément iconique du parcours paysager. Sa capacité d'accueil n'est pas indiquée dans le PDF ; elle devra être déterminée selon les charges admissibles, la largeur des escaliers, la hauteur des garde-corps et les règles de sécurité.

Traitement architectural

L'expression du bâtiment repose sur trois éléments forts :

Le premier : la peau bois ajourée. Elle enveloppe une grande partie de la tour sous forme de grille régulière. Cela donne une image très naturelle, presque artisanale, tout en restant contemporaine. Cette grille peut aussi servir à filtrer la lumière, ventiler le volume et réduire l'impact visuel des parties techniques.

Le deuxième : la façade d'escalade. Une grande face blanche reçoit des prises colorées. Elle transforme une infrastructure utilitaire en équipement ludique. Cette façade donne au château d'eau une dimension active : ce n'est plus seulement une tour, mais un objet que les clients peuvent regarder, photographier, et potentiellement utiliser.

Le troisième : la pergola supérieure en bois rond. Elle donne un caractère très tropical, proche d'une architecture de plage haut de gamme. Les rondins apparents, les garde-corps bois et le drapeau créent une silhouette facilement identifiable dans le resort.

Relation au site

Les images montrent la tour posée dans un environnement sableux, avec végétation tropicale, arbres, palmiers et vue vers la mer. Le bâtiment semble conçu pour s'intégrer dans un paysage naturel plutôt que dans une zone technique isolée.

Sa verticalité peut aussi aider à structurer le site : il peut devenir un point de repère pour les clients, visible depuis les cheminements, la plage ou les autres bâtiments. Dans un resort comme Kalpana, ce type d'élément peut jouer un rôle important dans l'expérience globale : il donne une identité, une orientation et une présence architecturale.

Points à confirmer

Le PDF ne montre pas de coupe ni d'élévation technique détaillée. Il faudrait donc confirmer :

• La hauteur exacte
• La capacité des réservoirs
• Le système de pompage
• La structure réelle
• Les garde-corps
• La sécurité du mur d'escalade
• L'accès au rooftop

Les images sont également indiquées comme "imagem meramente ilustrativa", donc les rendus donnent l'intention architecturale, mais les matériaux, détails constructifs et usages définitifs devront être validés sur les plans d'exécution.
