Hôtel & bungalows
10 AP au Lot 1 · 16 au completUne fibre monomode enterrée par bungalow, un AP intérieur par unité et un AP à la réception.
Opérations · Connectivité · 05Architecture corrigée · juillet 2026
Du satellite à chaque chambre
Le Wi‑Fi
doit se faire
oublier.
Trois domaines de couverture, une dorsale fibre enterrée et deux liens Starlink actifs. Le même Wi‑Fi résident accompagne le client de sa chambre jusqu’à la plage.
Lot 1 installé55 kR$cible · ± 15 %
Plan de couverture
Trois réseaux
géographiques.
Ils partagent le même contrôleur et les mêmes identités Wi‑Fi, mais chacun possède sa fibre, son budget radio et ses règles de capacité.
Restaurant
3 AP · 297 m²Deux AP intérieurs de part et d’autre du noyau central, plus un AP IP67 sous l’avant-toit vers la terrasse.
Beach Club
5 AP · bâtiment + extérieurDeux AP dans le bâtiment sur deux niveaux et trois secteurs extérieurs : calme, DJ/lounge et kite.
Dimensionnement Kalpana
Deux phases.
Un cœur réservé.
Le Projet complet ajoute des extrémités ; il ne remplace ni le routeur, ni le contrôleur, ni le switch central du Lot 1.
01Lot 1
55 kR$
fourchette 49–63 kR$
- Capacité
- 9 bungalows · 25 clients
- Couverture
- 18 AP · hôtel 10 · restaurant 3 · Beach Club 5
- Périmètre
- Fibre enterrée et cœur réseau dimensionné pour l’extension
02Projet complet
70 kR$
fourchette 62–80 kR$
- Capacité
- 15 bungalows · 42 clients
- Couverture
- 24 AP · hôtel 16 · restaurant 3 · Beach Club 5
- Périmètre
- Même cœur réseau, six AP et six branches fibre ajoutés
Architecture recommandée
Fibre d’abord.
Radio au dernier mètre.
Les fourreaux sont intégrés au chantier. Chaque bâtiment reçoit une fibre monomode et produit localement son Wi‑Fi.
Deux terminaux actifs sur deux entrées WAN et deux alimentations protégées
Multi‑WAN · firewall · VLAN · supervision locale
Étoile depuis le local technique, aucune chaîne radio
1 fibre + 1 AP par unité
1 fibre + 1 AP
2 intérieurs + 1 terrasse
2 bâtiment + 3 extérieurs
4 réseaux isolésInvitésOpérations / OdooIoT / camérasAdministration
Réflexion sur la fourniture
Deux routeurs.
Neuf branches de fibre.
Deux décisions structurent l'approvisionnement : quel matériel Starlink alimente réellement le réseau (et non son Wi‑Fi intégré, désactivé), et ce qu'il faut acheter, bungalow par bungalow, pour tirer une fibre monomode enterrée plutôt que de chaîner du radio.
Les routeurs Starlink : ce qu'on achète et ce qu'on désactive
Chaque kit Starlink embarque son propre routeur Wi‑Fi (boîtier Gen 3 ou boîtier PoE côté Business). Ce routeur n'est pas utilisé pour diffuser du Wi‑Fi ni pour le DHCP : il est configuré en mode bypass et ne sert que de bloc d'alimentation et de sortie réseau vers le multi‑WAN Omada (ER7206), qui prend seul en charge le VLAN, le pare‑feu et la bascule entre les deux liens.
| Image | Modèle | Contenu du kit | Débit / priorité | Accessoire requis | Rôle dans l'archi Kalpana | Prix |
|---|---|---|---|---|---|---|
| Starlink Standard (Gen 3)Retenu — 2 unités | Antenne rectangulaire, câble 15 m, boîtier Gen 3 (alimentation + routeur Wi‑Fi intégré, désactivé côté Kalpana) | ≈220 Mbps descendant, priorité best‑effort | Ethernet Adapter (≈320 R$) — obligatoire, le kit ne sort pas nativement en RJ45 | WAN1 principal + WAN2 secours — 2 unités actives sur le ER7206 | ≈2,4 kR$ / kit |
| Starlink Business / High PerformanceÉcarté pour le Lot 1 | Antenne plate haute performance, mât renforcé, boîtier PoE 48 V | Débit prioritaire garanti (SLA data), meilleure tenue thermique 45–50 °C | Sortie Ethernet généralement native (pas d'adaptateur séparé) | Écarté pour le Lot 1 : surdimensionné face à deux Standard actifs redondants ; à réévaluer si la consommation dépasse durablement le seuil résidentiel/roam | ≈14–17 kR$ / kit |
Fibre : ce qu'il faut acheter par bungalow
Hypothèse de calcul : ≈80 m de distance moyenne entre le local technique de la réception et chaque bungalow du Lot 1 (à confirmer par le survey). Fibre monomode retenue plutôt que multimode : coût quasi identique sur ces longueurs, immunité totale aux perturbations électromagnétiques et compatibilité directe avec une extension future de distance vers les 6 bungalows du Projet complet.
| Image | Composant | Marque | Modèle | Qté / bungalow | Qté totale (9 bung.) | Prix unitaire | Prix total |
|---|---|---|---|---|---|---|---|
 | Fibra óptica monomode blindée (drop cable, armée) | Furukawa | CFOAC‑BLI‑A/B‑CM‑01‑CO‑LSZH | ≈80 m | 720 m (9 bung.) | 2.6 R$/m | 1.872 R$ |
 | Fourreau / conduíte corrugado Ø32 mm PEHD double paroiModèle enterré renforcé double paroi — proscrire le corrugado fin d'intérieur, qui s'écrase sous la terre ou le sable au remblaiement. | Kanaflex | Kanaduto PEAD SW DN 1 (32 mm) | ≈80 m | 720 m | 6 R$/m | 4.320 R$ |
 | Caixa de emenda óptica (CEO) étanche IP68Vraie boîte de jonction optique (rayon de courbure + étanchéité des fusions garantis), pas une boîte de dérivation électrique étanche générique. | InstruFiber | CEO‑24FO | 1 unité | 9 unités | 320 R$/u. | 2.880 R$ |
 | Connecteur rapide de campo SC‑UPCPrix ramené à l'unité depuis le paquet de 10. | Intelbras | XFF 1 (paquet 10 unités) | 2 unités | 18 unités | 8 R$/u. | 144 R$ |
 | Convertisseur média fibra/Ethernet Gigabit PoEExiger un modèle Gigabit (10/100/1000) et non Fast Ethernet pour ne pas brider le Wi‑Fi ; boîtier métallique recommandé en zone côtière. | TRENDnet | TFC‑PGSFP | 1 unité | 9 unités | 450 R$/u. | 4.050 R$ |
 | Module SFP 1000Base‑LX monomode (10 km) | Intelbras | KGS 2110 | 1 unité | 9 unités | 180 R$/u. | 1.620 R$ |
 | Distribuidor óptico interno (panneau de brassage 24 fibras)Mutualisé pour les 9 bungalows ; réserve de ports pour l'extension Projet complet. | 2Flex | 2F‑FDIO‑24‑UPC | 1 port | 9 ports / panneau 24 | 450 R$/panneau | 450 R$ |
 | PTO murale connectorisée (prise terminale optique, côté bungalow)Protège le connecteur optique des dépôts salins/humidité à l'intérieur du bungalow, en amont du convertisseur. | Furukawa | FK‑CTO‑16MC | 1 unité | 9 unités | 250 R$/u. | 2.250 R$ |
 | Main‑d'œuvre : fusion + mesure OTDR par pointExiger la remise du rapport de réflectométrie (PDF/papier) par fibre comme preuve de recette, en plus de la fusion et du déplacement. | — | Prestation technique | 1 intervention | 9 interventions | 250 R$/u. | 2.250 R$ |
Coût matière + pose / bungalow≈ 2.204 R$
Total fibre Lot 1 (9 bungalows)≈ 19.836 R$
Extension Projet complet (+6 bungalows)≈ 13.224 R$
Ce chiffrage affine et documente le poste « Fibre & terminaisons » de la synthèse budgétaire ci‑dessous ; il reste soumis à la longueur réelle mesurée sur site, au nombre exact de traversées de fourreaux déjà prévues au génie civil, et à trois devis comparatifs (fourniture + pose + recette OTDR). Environnement côtier : privilégier des convertisseurs à boîtier métallique industriel (chaleur, air salin, humidité) et protéger chaque connectique optique dans une PTO murale fermée à l'intérieur du bungalow.
Alternative étudiée : distribuer depuis le château d'eau
| Critère | Fibre monomode / bungalow (retenue) | Radio PtMP depuis le château d'eau | Mesh Wi‑Fi 6 chaîné |
|---|---|---|---|
| Coût matériel + pose / bungalow | ≈2 200 R$ | ≈1 040 R$ | ≈1 900 R$ (AP seul, pas de trajet dédié) |
| Débit garanti / unité | Dédié, jusqu'à 1 Gbit/s | Partagé par secteur (~100–300 Mbps agrégés) | Partagé et dégradé à chaque saut |
| Latence | Minimale, stable | Faible mais variable (pluie, brouillard) | Variable, cumulée par saut |
| Sensibilité intempéries / foudre | Faible (immunité EMI) | Moyenne (atténuation pluie tropicale forte) | Moyenne à forte |
| Dépendance visibilité directe | Aucune (enterrée) | Forte (végétation, mât) | Forte (chaînage AP à AP) |
| Génie civil requis | 9 tranchées | 1 tranchée (réception → tour) | Aucune |
| Évolutivité vers 15 bungalows | Linéaire, prévisible | Limitée par le nombre de secteurs de l'antenne | Dégradation cumulative |
Conclusion : la fibre reste la solution de référence pour le Lot 1 (débit et fiabilité non négociables pour une clientèle hôtelière). La distribution radio depuis le château d'eau est une option de repli crédible et moins coûteuse — à garder en réserve pour un déploiement accéléré, une phase provisoire de chantier, ou si le budget fibre venait à être contraint sur l'extension des 6 bungalows du Projet complet.

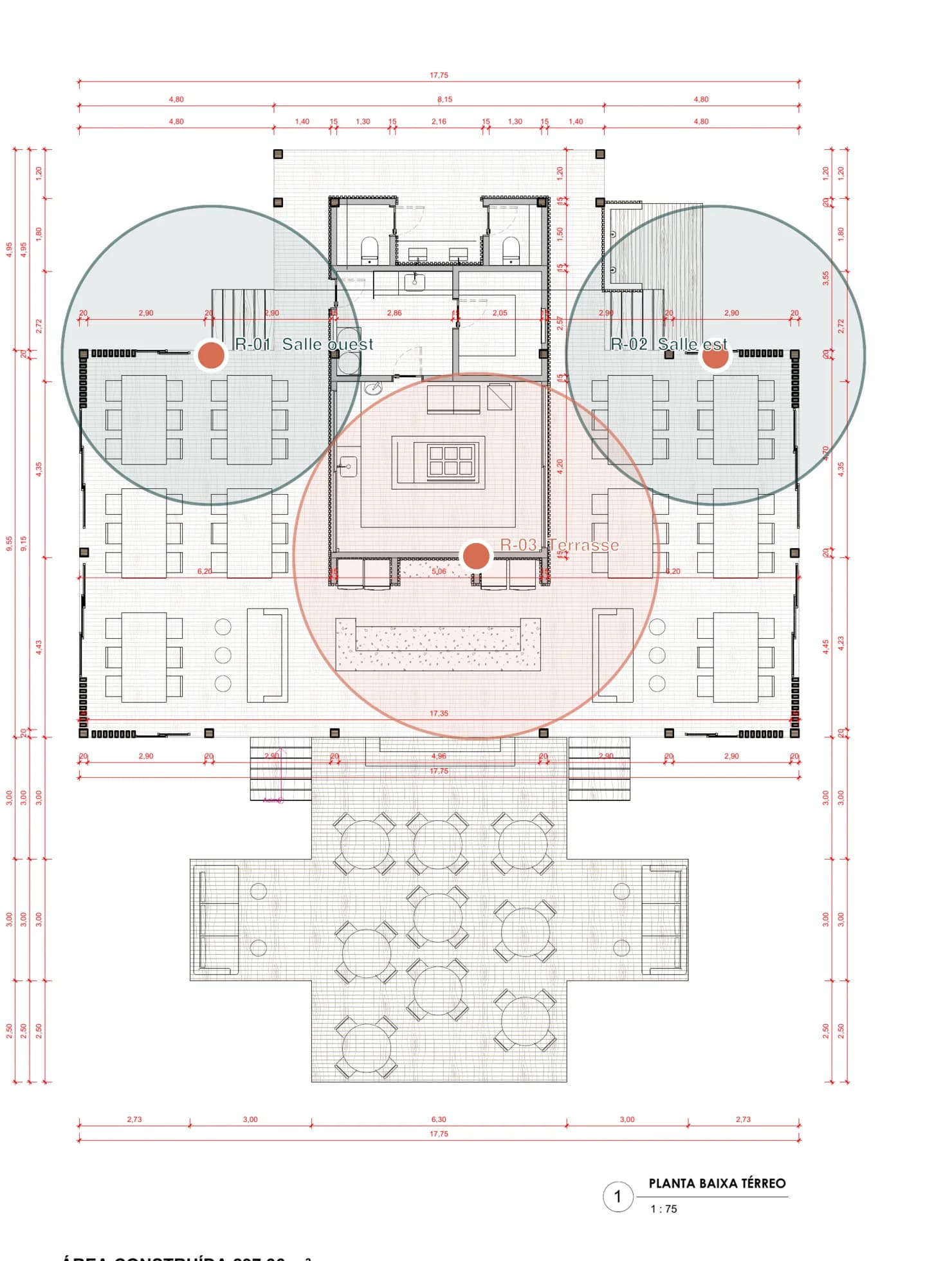

Restaurant · 297,36 m²
Trois AP.
Trois missions.
Deux salles latérales séparées par un noyau central, puis une terrasse ouverte profonde : trois cellules radio donnent une couverture plus régulière qu’un AP central puissant.

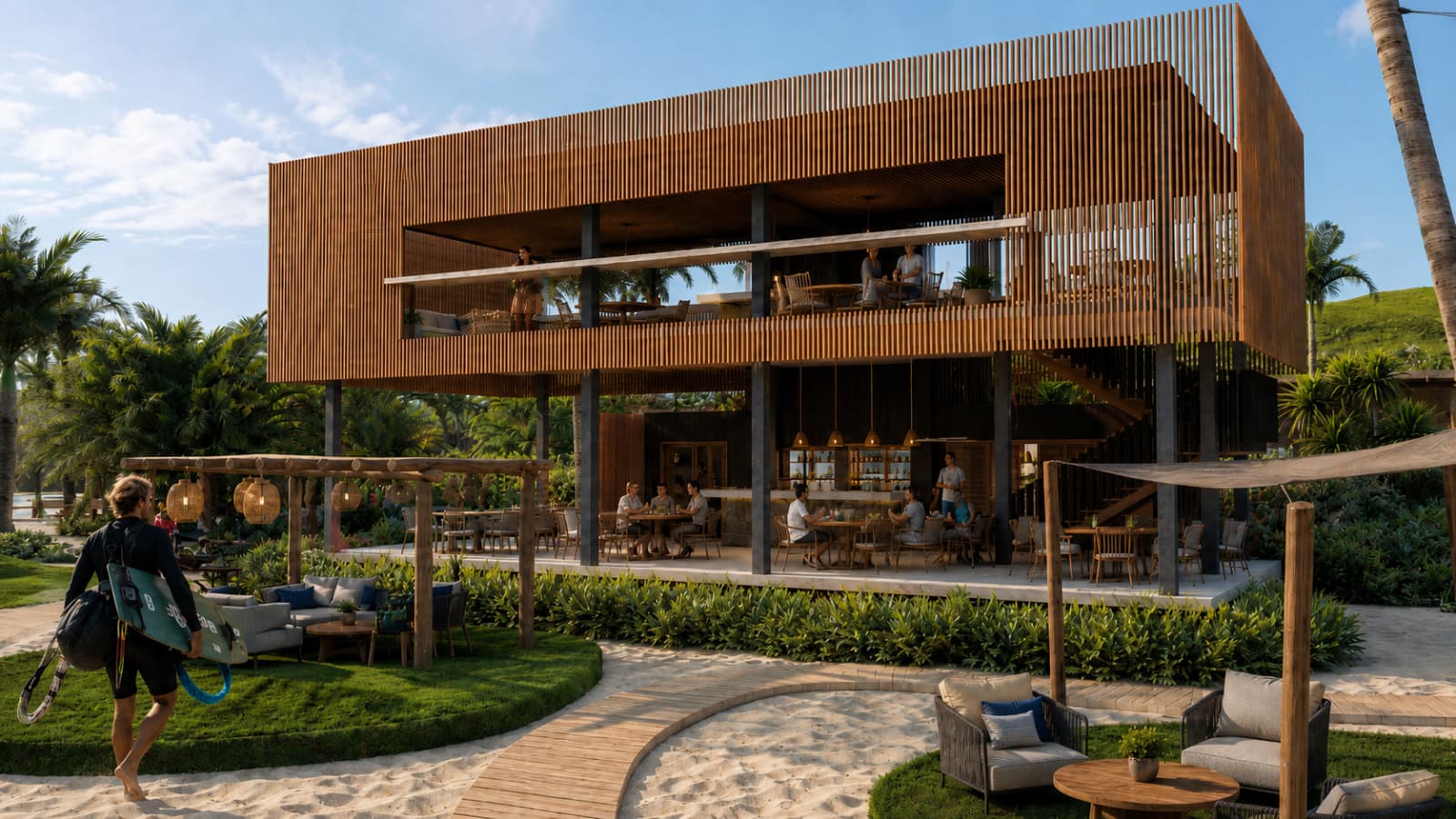

Beach Club · 266 m² bâtis + extérieur
Deux niveaux.
Trois secteurs plage.
Le bâtiment reçoit un AP par étage. L’extérieur de près de 2 000 m² est découpé par usage pour absorber 60 à 75 clients sans surcharger le cœur DJ.
Plafond, au centre de la plateforme ouverte.
Plafond, centré sur la terrasse panoramique.
AP IP67 orienté vers hamacs et pergolas.
AP IP67 dédié à la zone de plus forte densité.
AP IP67 vers accueil, racks et préparation.
SSID, roaming et priorité
Un même nom
pour un même public.
Le nom du bâtiment appartient aux équipements, pas au SSID. Un résident ne doit jamais choisir manuellement entre « bungalow », « restaurant » et « plage ».
KALPANA
Tous les APPriorité haute · identifiant remis au check-in
KALPANA-VISITORS
Restaurant + Beach ClubDébit et temps de session limités
KALPANA-STAFF
Tous les APOpérations, téléphones de service et administration
KALPANA-IOT
Selon besoinPDV, imprimantes et objets isolés par VLAN
Passage transparent
Diffuser exactement KALPANA avec la même sécurité et le même VLAN sur les AP des bungalows, du restaurant et du Beach Club. Activer 802.11k/v ; tester 802.11r avant généralisation. Le client reste connecté pendant son déplacement, sous réserve que son téléphone accepte le roaming.
File prioritaire et bande passante réservée. Les commandes ne doivent jamais concurrencer le streaming.
SSID KALPANA, priorité supérieure, environ 20–25 Mbit/s par appareil selon capacité Starlink.
SSID KALPANA‑VISITORS, limité à 5–8 Mbit/s par appareil et uniquement diffusé au restaurant et au Beach Club.
Nommage des équipements
KL-BNG-01-AP01KL-RST-GF-AP01KL-BC-L01-AP01KL-NET-SW01Mesh & avancées 2026
Exploiter le neuf.
Sans payer le superflu.
La bonne innovation n’est pas le débit maximal annoncé : c’est celle qui maintient le service avec peu de techniciens, peu de pièces et un lien Internet limité.
Chaque AP permanent reste câblé. Débit prévisible, faible latence et aucun spectre consommé par le transport.
Relais d’événement, phase de chantier ou reprise locale après incident — jamais la dorsale des bungalows.
Contrôleur Omada et alimentation protégée
5/6 GHz, signal mesuré, pas de répétition en cascade
Événement Beach Club ou secours local avec alimentation sur place
Roaming 802.11k/v/r
Gain immédiatCe n’est pas du mesh : les AP restent câblés et aident le téléphone à changer de cellule. Activer k/v dès le Lot 1, puis valider r avec les appareils anciens et IoT.
Source technique ↗Mesh professionnel
Un seul sautPréconfigurer un relais temporaire au Beach Club et une reprise locale après rupture de fibre. Alimentation locale protégée, vue radio correcte et aucun chaînage entre bungalows.
Source technique ↗Wi‑Fi 7 + MLO
Pas au budget de baseMLO peut combiner plusieurs bandes pour réduire latence et interférences, mais exige des clients compatibles. Le port 10G et le 6 GHz seraient surdimensionnés face aux liens Starlink.
Source technique ↗Wi‑Fi HaLow
Capteurs seulementLe sub‑1 GHz atteint mieux les zones éloignées avec peu d’énergie : niveau de cuves, pompes, météo ou comptage. Ce n’est ni un Wi‑Fi client ni un remplacement de la fibre.
Source technique ↗Wi‑Fi 8 aujourd’hui
Standard en développementLes travaux 802.11bn visent surtout l’ultra‑haute fiabilité. Aucun achat Kalpana ne doit être retardé ou valorisé commercialement sur cette génération non finalisée.
Source technique ↗Conserver les 18 AP budgétés. Activer le mesh uniquement sur les AP compatibles retenus pour le Beach Club et tester un relais mobile avant l’ouverture.
Ajouter les six AP Wi‑Fi 6 prévus. Envisager un seul AP Wi‑Fi 7 tri‑bande dans la zone la plus dense uniquement si les mesures montrent une saturation radio — sans remplacer le parc.
Alternative économique fiable
Six choix
qui suffisent.
Les modèles sont des repères de gamme disponibles au Brésil. Le marché final doit rester ouvert à un équivalent documenté et homologué Anatel.

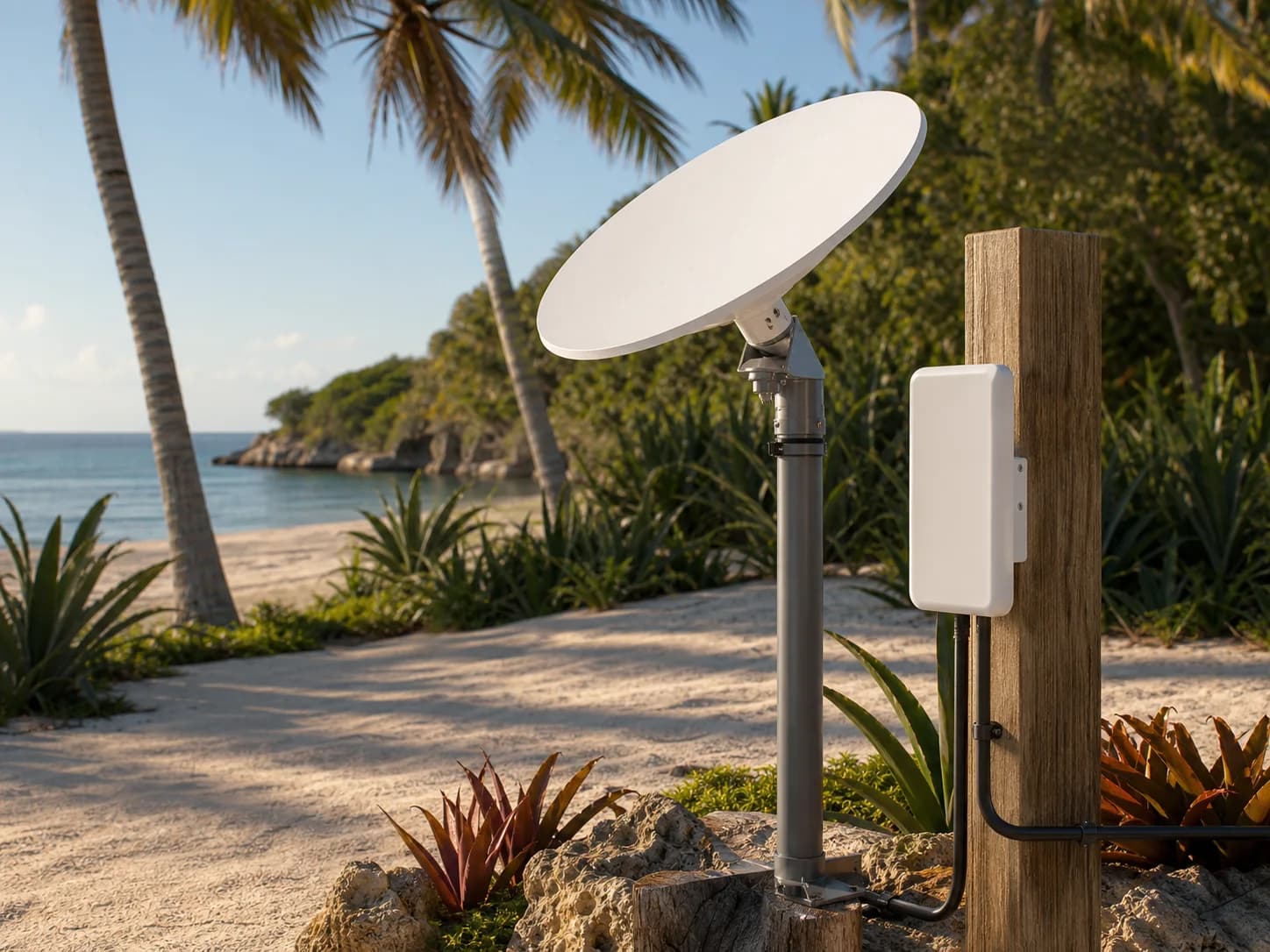

Accès Internet01≈ 4,8 kR$ les 2
Starlink Standard
Deux kits Standard + deux plans actifs
- Lot 1
- 2 kits actifs et physiquement séparés
- Projet complet
- Même paire ; forfait relevé selon l’usage réel
Le multi‑WAN protège contre la panne d’un terminal, d’une alimentation, d’un câble ou une obstruction locale.
Fiche technique ↗

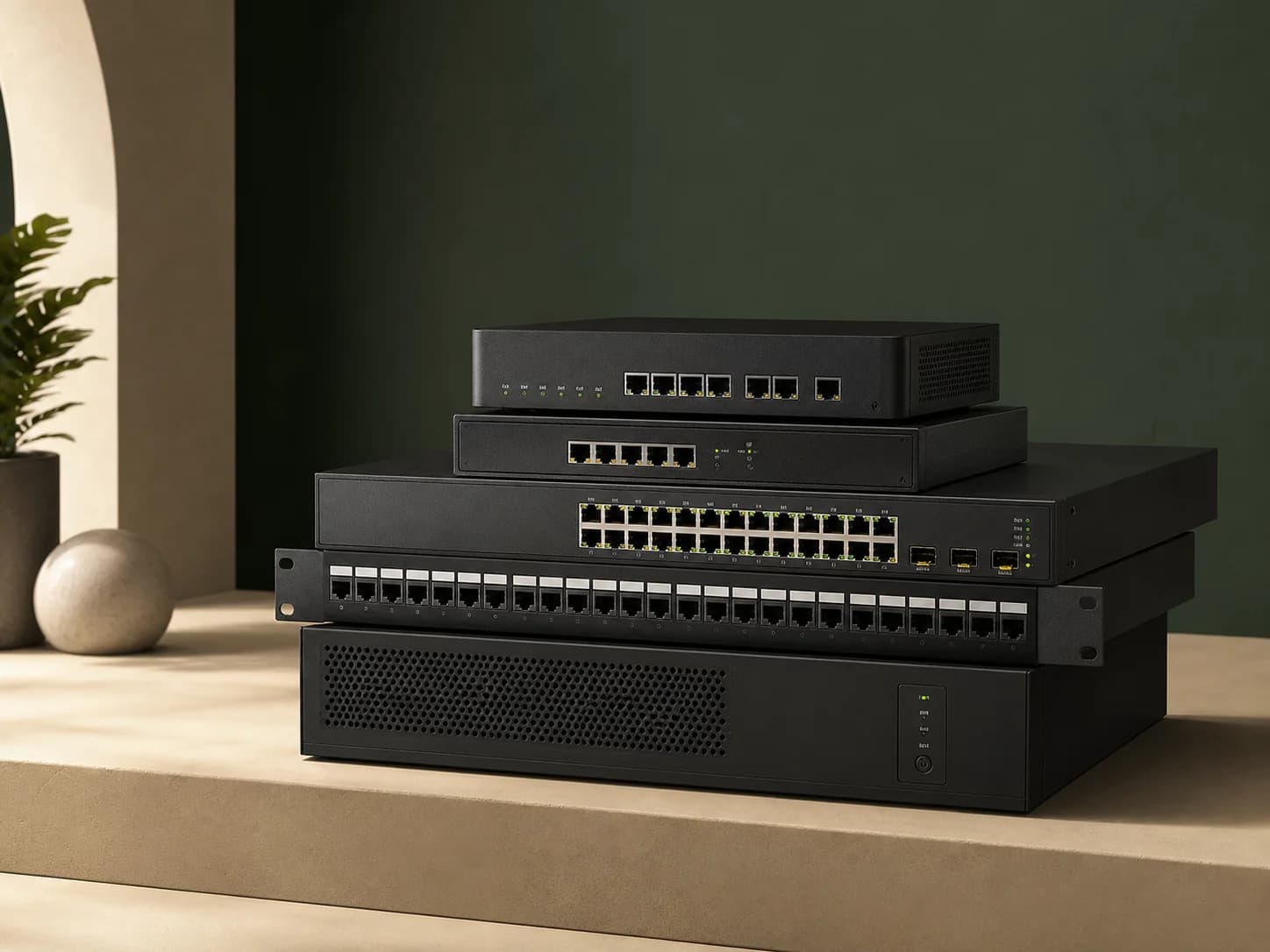

Cœur réseau021,6–2,1 kR$
Routeur + contrôleur
TP‑Link Omada multi‑WAN administré localement
- Lot 1
- ER7206 + OC200
- Projet complet
- Identique, capacité suffisante
VLAN, bascule de liens et supervision sans licence cloud obligatoire ni matériel surdimensionné.
Fiche technique ↗Distribution034–6 kR$
Switch PoE 24 ports
Omada SG2428P, 24 PoE+ et 4 logements SFP
- Lot 1
- 1 × SG2428P · 250 W
- Projet complet
- Identique, ports et puissance réservés
Un seul switch administré alimente les AP et laisse une réserve pour téléphonie, contrôle d’accès ou caméras.
Fiche technique ↗
Couverture privée040,7–0,9 kR$ / u.
AP Wi‑Fi 6 chambres
Un AP câblé par bungalow, puissance radio modérée
- Lot 1
- 10 unités : 9 bungalows + réception
- Projet complet
- 16 unités : 15 bungalows + réception
La capacité et l’isolation sont prévisibles, sans dépendre des murs, de la végétation ou d’un relais voisin.
Fiche technique ↗Espaces communs051–1,35 kR$ / u.
AP extérieur IP67
Réception, restaurant et kite club
- Lot 1
- Restaurant R‑03 + Beach Club BC‑03 à BC‑05
- Projet complet
- Même implantation
IP67 documenté, PoE+, portail invité, VLAN et roaming rapide dans le même contrôleur.
Fiche technique ↗Infrastructure passive0610–16 kR$
Backbone fibre
Fibre armée en fourreau séparé, terminaisons testées
- Lot 1
- 12 branches monomode installées
- Projet complet
- + 6 branches prévues au génie civil
Pas de boucle de masse entre bâtiments, meilleure résistance à la foudre et aucune perte de débit par bond radio.
CAPEX installé · juillet 2026
Le coût
complet.
Montants TTC indicatifs, à confirmer par trois offres comprenant fourniture, pose, configuration, mesures fibre et recette radio.
PosteLot 1Projet completContenu
Internet & secours6 kR$6 kR$
Deux Starlink Standard actifs, supports et liaisons WAN
Cœur réseau6 kR$6 kR$
Routeur, contrôleur, switch PoE et brassage
Points d’accès16 kR$21 kR$
18 AP au Lot 1, puis 24 au Projet complet
Fibre & terminaisons11 kR$17,5 kR$
Fourreaux, fibre, SFP, coffrets et mesures
Énergie & protection6 kR$7 kR$
UPS, terre, parafoudre et rack ventilé
Étude, pose & recette5 kR$6 kR$
Survey radio, configuration, plans et formation
Marge chantier5 kR$6,5 kR$
Fret, corrosion, longueurs et imprévus
Total cible55 kR$70 kR$
Le coût réel dépend surtout des longueurs de fibre et du génie civil déjà prévu.
OPEX & fiabilité
Payer pour le lien.
Pas pour le prestige.
La consommation réelle du Lot 1 doit déterminer le volume Starlink du Projet complet après une saison, sans transposer automatiquement le forfait.
Poste mensuelLot 1Projet completHypothèse
Deux liens Starlink1,4–2,4 kR$2–3,4 kR$
Deux terminaux actifs ; volumes à confirmer par adresse
Supervision0,25–0,5 kR$0,3–0,6 kR$
Forfait distant avec intervention facturée séparément
Obstructions Starlink, longueurs de fibre et emplacements AP mesurés.
Plan fibre, pertes optiques, couverture, roaming, débit et bascule WAN.
1 AP, 2 SFP, 1 injecteur PoE et jarretières disponibles sur l’île.
PDV → cuisine sous 15 s, même si le Wi‑Fi visiteur est saturé.
