Château d'eau

Le château d'eau est un élément hybride : à la fois infrastructure technique, signal architectural vertical, belvédère potentiel et support d'activité ludique grâce au mur d'escalade visible sur les rendus.

Lecture générale

Le château d'eau est conçu comme une tour rectangulaire très compacte, intégrée dans le paysage sableux et végétal du resort Kalpana. Plutôt qu'un simple ouvrage technique caché, le projet en fait un repère visuel fort : une tour en bois, ajourée, avec une façade traitée comme un mur d'escalade coloré et un sommet aménagé comme une petite plateforme panoramique.

La volumétrie est simple : un parallélépipède vertical d'environ 5,00 m de largeur utile par 8,20 m de longueur, auquel s'ajoute une bande latérale d'environ 1,00 m correspondant principalement aux circulations / escaliers. La largeur totale dessinée atteint donc environ 6,00 m, et l'emprise avec les accès peut aller jusqu'à environ 9,20 m dans la longueur selon le niveau.

Organisation par niveaux

Rez-de-chaussée

Le rez-de-chaussée apparaît comme un volume principalement fermé ou semi-fermé, servant probablement de socle structurel et d'espace technique. Le plan montre un grand rectangle intérieur dégagé, avec quatre éléments structurels marqués aux angles. Ces quatre points semblent correspondre à des poteaux principaux ou noyaux porteurs.

Une porte latérale est visible sur le plan, accessible depuis un escalier ou une petite plateforme extérieure. Cela permet d'entrer dans le volume sans exposer directement l'intérieur depuis la façade principale. Le rez-de-chaussée semble donc pouvoir accueillir des fonctions techniques : pompes, maintenance, réseaux hydrauliques, stockage ou accès de service.

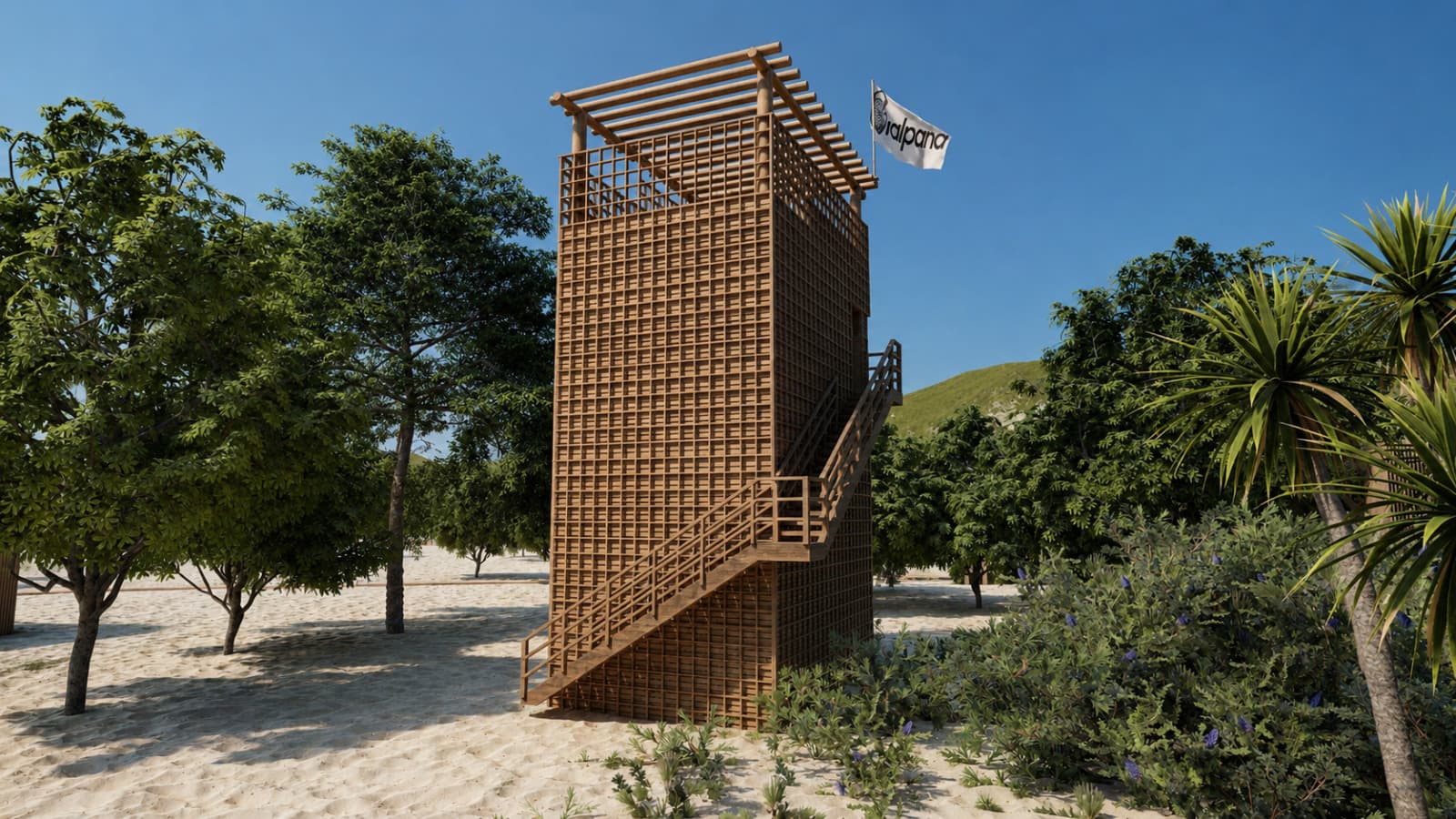

Sur les images, le bas de la tour est habillé d'un treillis bois très régulier, donnant un aspect de claustra dense. Cette peau ajourée permettrait de ventiler le volume, de masquer les équipements et de donner une texture architecturale cohérente avec les autres bâtiments du resort.

Niveau des réservoirs

Le niveau intermédiaire est le cœur fonctionnel du château d'eau. Le plan montre clairement deux grands réservoirs circulaires disposés l'un au-dessus de l'autre dans la longueur du bâtiment. Ils occupent la majeure partie du plateau intérieur.

À droite de ces réservoirs, une bande plus étroite sert à la circulation verticale. On y voit un escalier et des indications "Acima", c'est-à-dire "vers le haut" en portugais. Cette organisation sépare bien la zone technique des réservoirs et la zone de circulation.

La largeur de ce niveau se décompose visiblement en trois bandes : une grande zone technique d'environ 3,90 m, une zone de circulation intérieure d'environ 1,10 m, puis une bande extérieure ou latérale d'environ 1,00 m liée à l'escalier. L'ensemble donne une largeur totale de 6,00 m.

Ce niveau est important, car il montre que la tour n'est pas seulement symbolique : elle conserve bien sa fonction première de stockage d'eau en hauteur, avec deux cuves visibles dans le plan.

Rooftop / Niveau supérieur

Le dernier niveau est traité comme une plateforme haute. Le plan "Pavimento 03" montre une grande surface rectangulaire libre, en platelage ou plancher bois, avec l'escalier latéral qui arrive sur un côté.

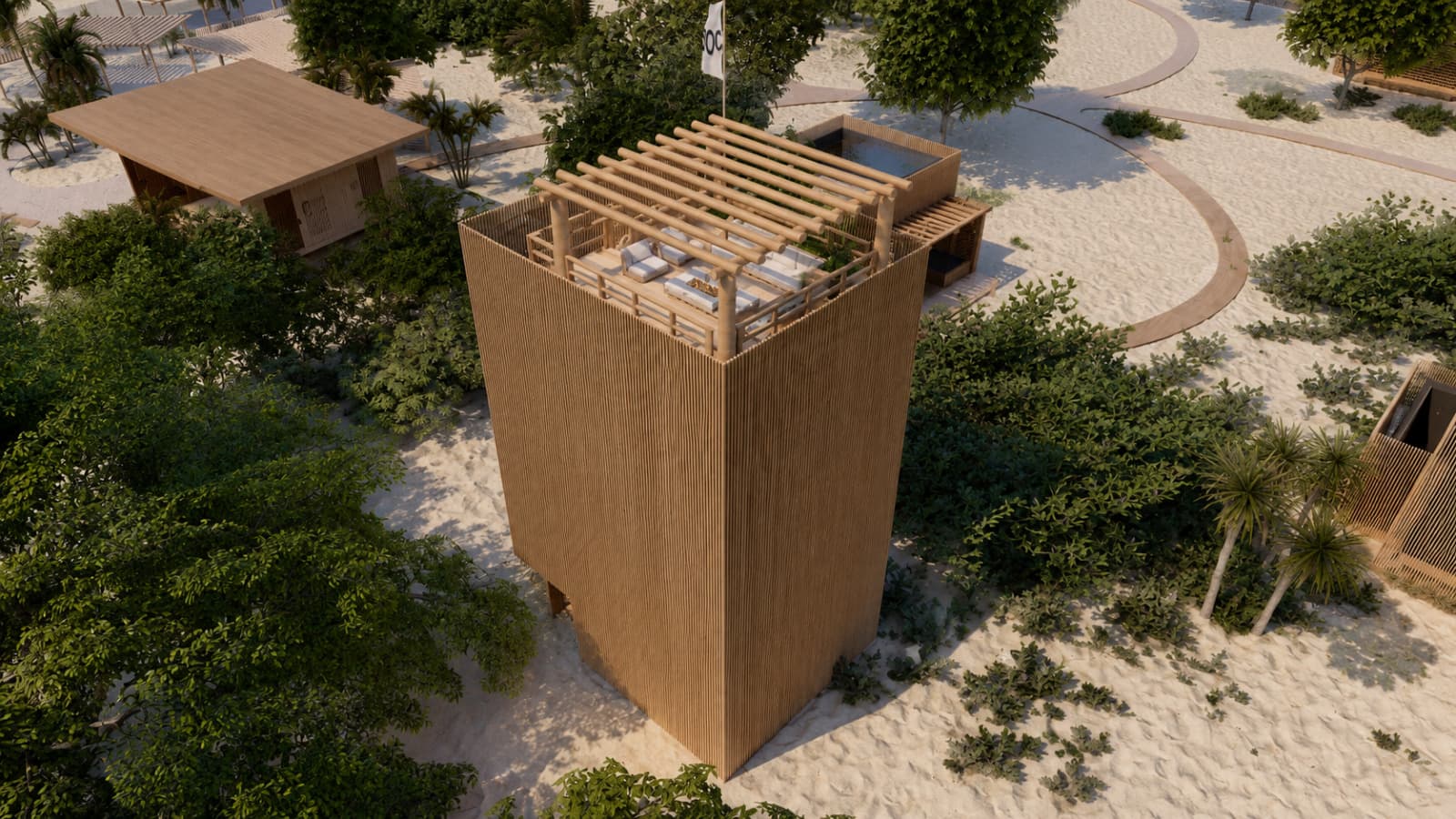

Les rendus illustratifs montrent un rooftop entouré d'un garde-corps en bois, avec une pergola en rondins au-dessus. Cette pergola crée une ombre légère tout en gardant une sensation ouverte. Au sommet, on voit également un drapeau Kalpana, qui transforme la tour en signal de marque visible depuis le site.

Ce rooftop peut fonctionner comme un petit belvédère, un point photo, ou simplement un élément iconique du parcours paysager. Sa capacité d'accueil n'est pas indiquée dans le PDF ; elle devra être déterminée selon les charges admissibles, la largeur des escaliers, la hauteur des garde-corps et les règles de sécurité.

Traitement architectural

L'expression du bâtiment repose sur trois éléments forts :

Le premier : la peau bois ajourée. Elle enveloppe une grande partie de la tour sous forme de grille régulière. Cela donne une image très naturelle, presque artisanale, tout en restant contemporaine. Cette grille peut aussi servir à filtrer la lumière, ventiler le volume et réduire l'impact visuel des parties techniques.

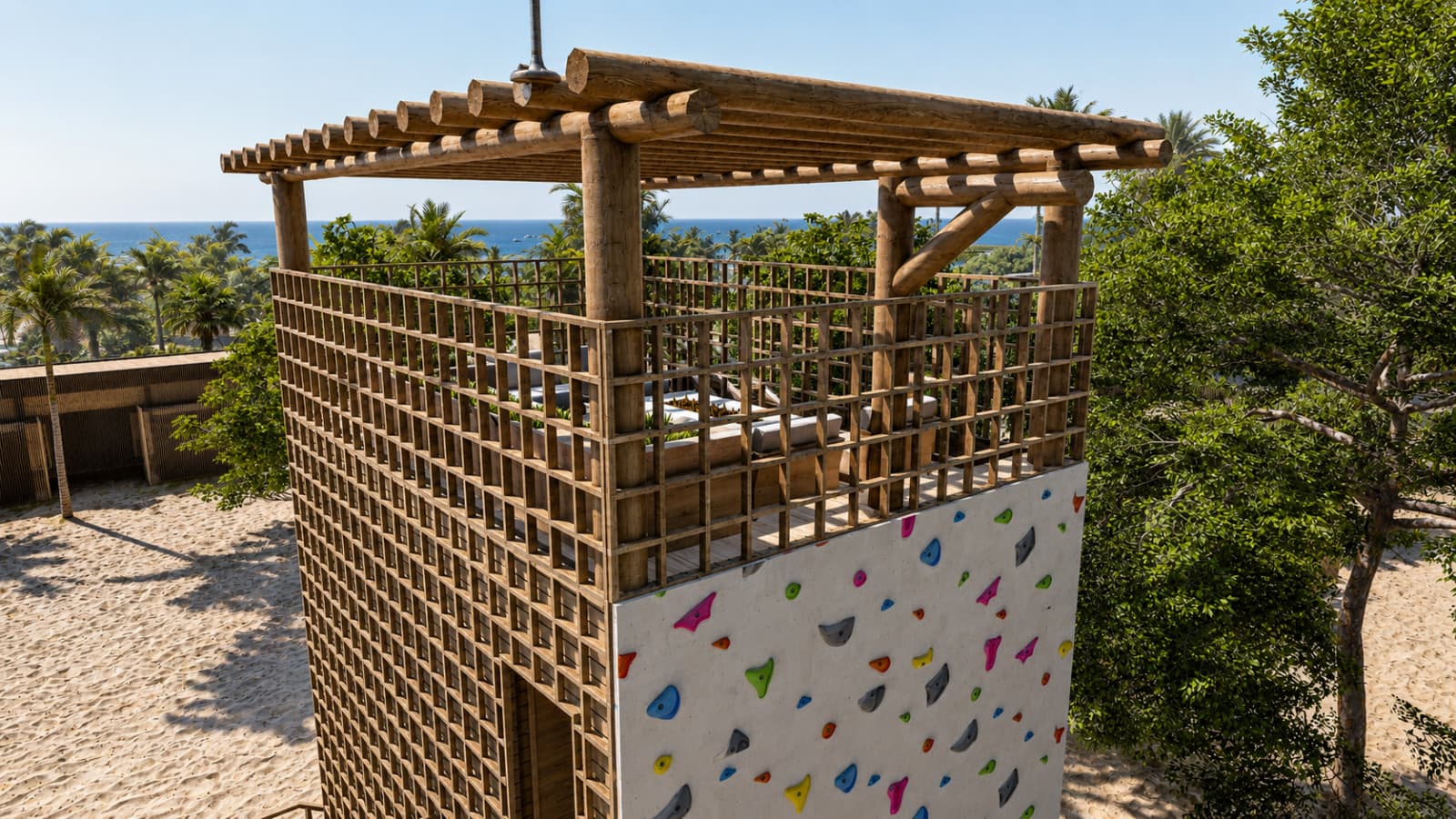

Le deuxième : la façade d'escalade. Une grande face blanche reçoit des prises colorées. Elle transforme une infrastructure utilitaire en équipement ludique. Cette façade donne au château d'eau une dimension active : ce n'est plus seulement une tour, mais un objet que les clients peuvent regarder, photographier, et potentiellement utiliser.

Le troisième : la pergola supérieure en bois rond. Elle donne un caractère très tropical, proche d'une architecture de plage haut de gamme. Les rondins apparents, les garde-corps bois et le drapeau créent une silhouette facilement identifiable dans le resort.

Relation au site

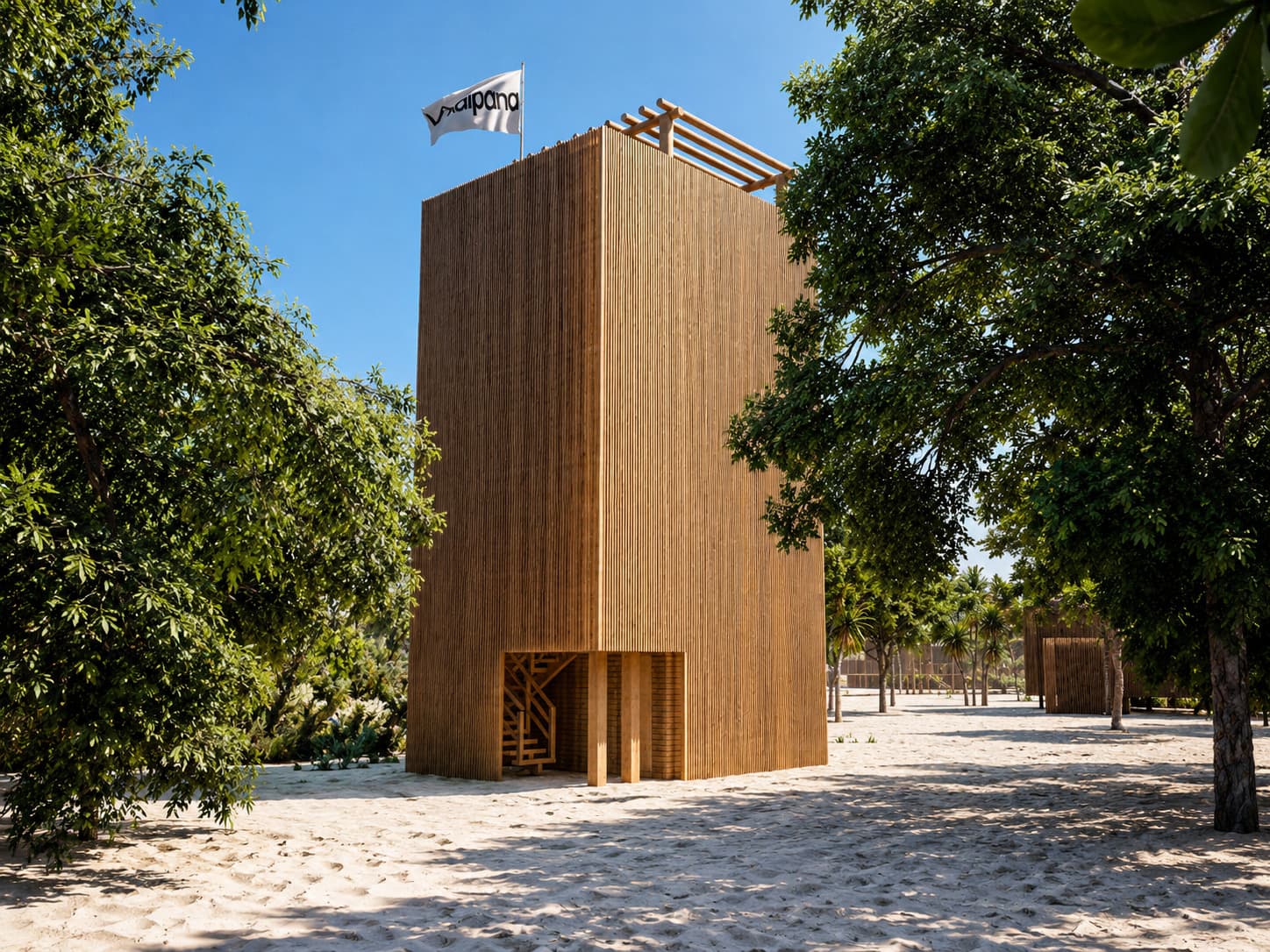

Les images montrent la tour posée dans un environnement sableux, avec végétation tropicale, arbres, palmiers et vue vers la mer. Le bâtiment semble conçu pour s'intégrer dans un paysage naturel plutôt que dans une zone technique isolée.

Sa verticalité peut aussi aider à structurer le site : il peut devenir un point de repère pour les clients, visible depuis les cheminements, la plage ou les autres bâtiments. Dans un resort comme Kalpana, ce type d'élément peut jouer un rôle important dans l'expérience globale : il donne une identité, une orientation et une présence architecturale.

Points à confirmer

Le PDF ne montre pas de coupe ni d'élévation technique détaillée. Il faudrait donc confirmer :

• La hauteur exacte
• La capacité des réservoirs
• Le système de pompage
• La structure réelle
• Les garde-corps
• La sécurité du mur d'escalade
• L'accès au rooftop

Les images sont également indiquées comme "imagem meramente ilustrativa", donc les rendus donnent l'intention architecturale, mais les matériaux, détails constructifs et usages définitifs devront être validés sur les plans d'exécution.
