Des foyers à hauteur humaine
Liseuses, miroirs et dessous de meubles forment la lumière principale. Le plafond n'est pas traité comme une grille uniforme.
Architecture · LumièreConcept Bungalow Family · 03
Kalpana · Suite parentale + chambre enfants
Une lumière
pour chacun,
une nuit commune.
Des foyers chauds, autonomes et bas pour lire, se préparer et circuler — avec une enveloppe de bois qui filtre la lumière au lieu d'éclairer la plage.
2400–2700 Kterrasse et chambres
2700–3000 Kmiroirs et douches
IRC ≥ 90peaux et matériaux
5 scènesfamille et entretien
01 · Intention
Éclairer les gestes,
laisser dormir la maison.
Le concept superpose quatre échelles : chaque lit, chaque miroir, les parcours nocturnes et la terrasse. Aucune ne doit imposer son rythme aux autres.
Deux rythmes familiaux
Suite parentale et chambre enfants se commandent séparément. Chaque couchage conserve une autonomie de lecture et de nuit.
Une nuit préservée
À l'extérieur, les sources sont chaudes, masquées, faibles et dirigées vers le deck. Le claustra filtre la lumière au lieu de devenir un écran lumineux.
02 · Rendus photoréalistes
Neuf caméras.
Un seul bungalow.
Chaque rendu part d'une vue Rhino shaded et conserve son cadrage, ses volumes et son organisation. Le plan architectural PR 05 a servi à relier correctement chambres, salles d'eau et terrasse.

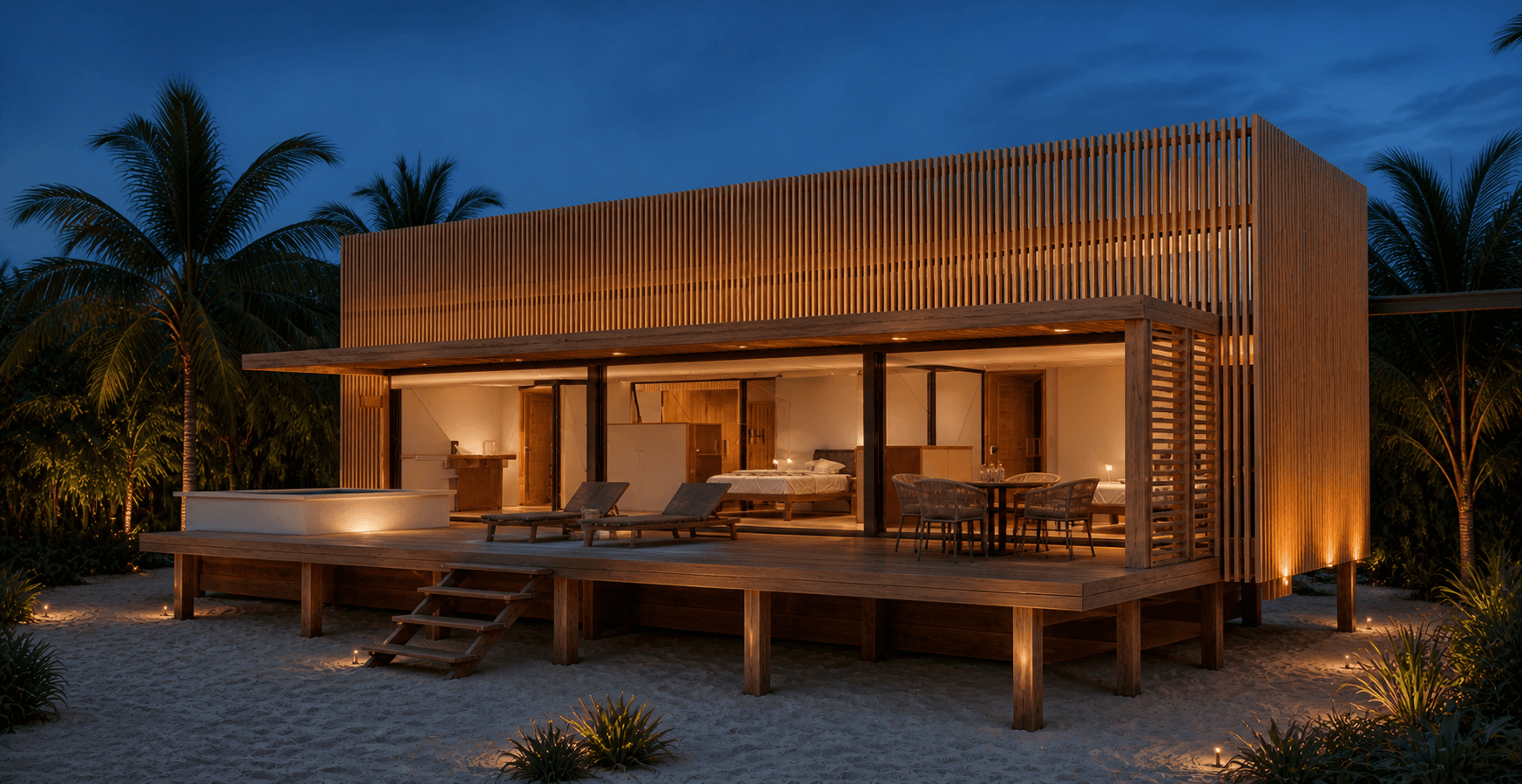

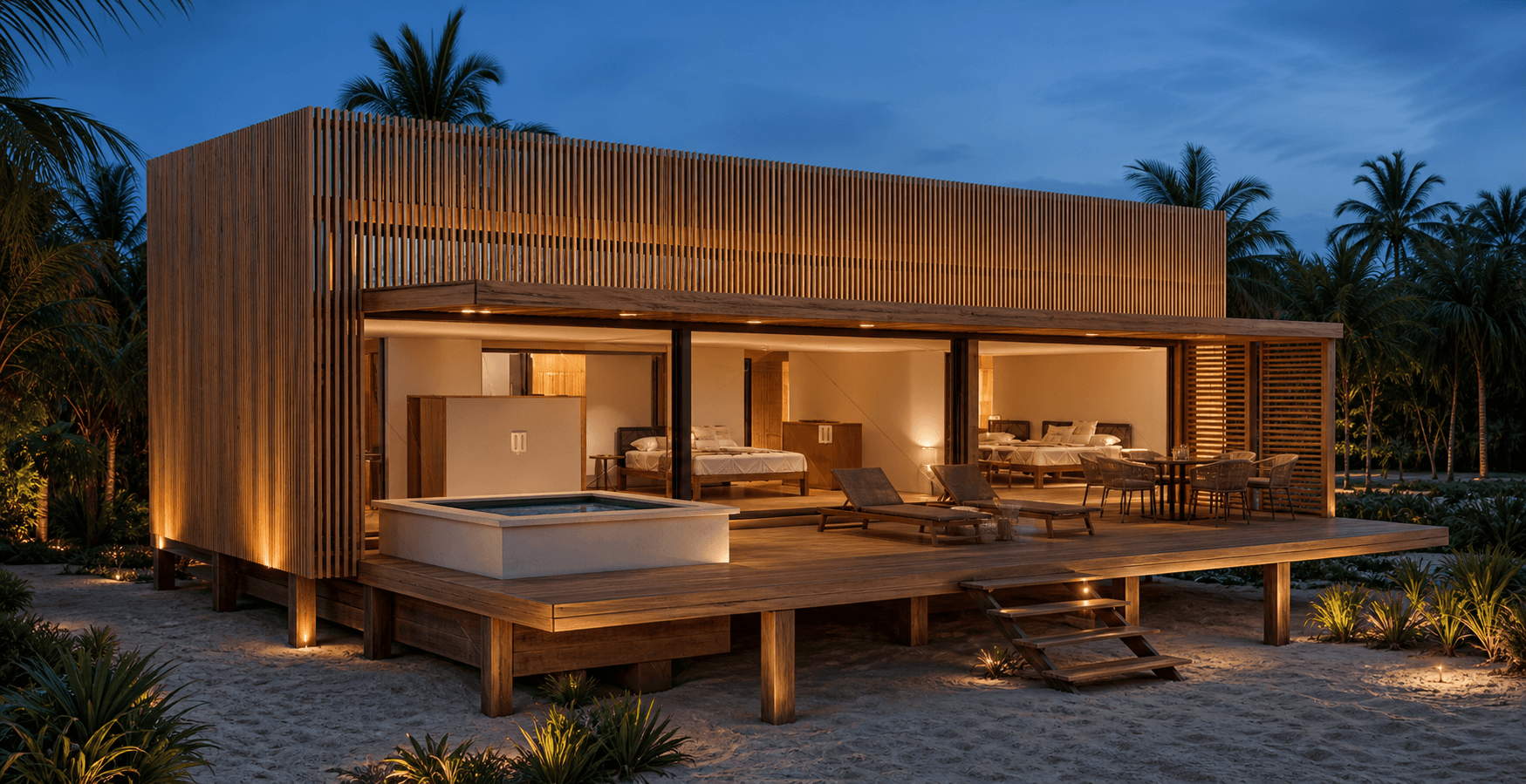

La lumière reste sous l'auvent, sur les marches et près des usages. Le grand claustra de bois n'est révélé que par les reflets venus de l'intérieur.

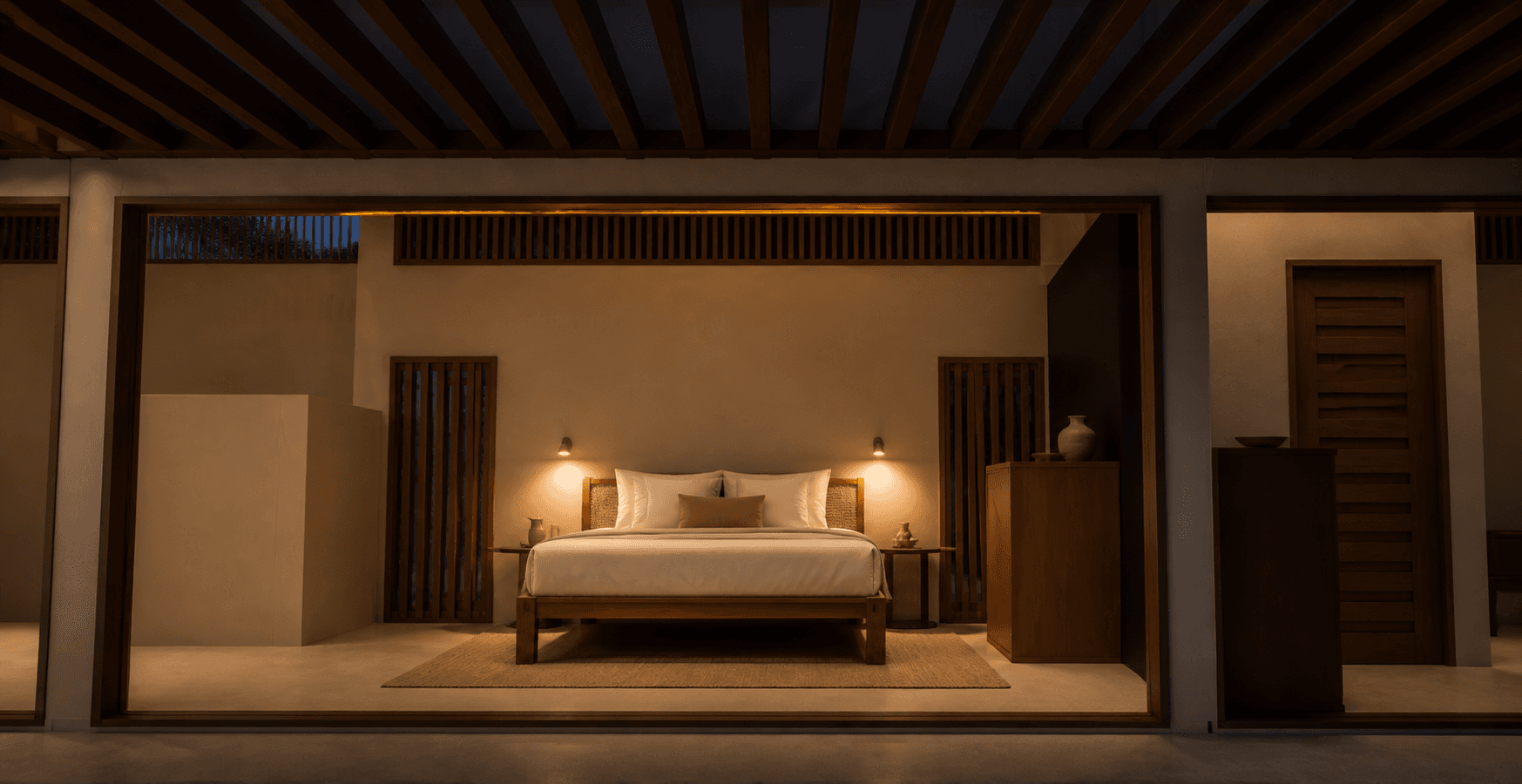

Deux liseuses protégées composent des foyers indépendants. Une lumière indirecte très basse donne de la profondeur sans éclairer uniformément le plafond.

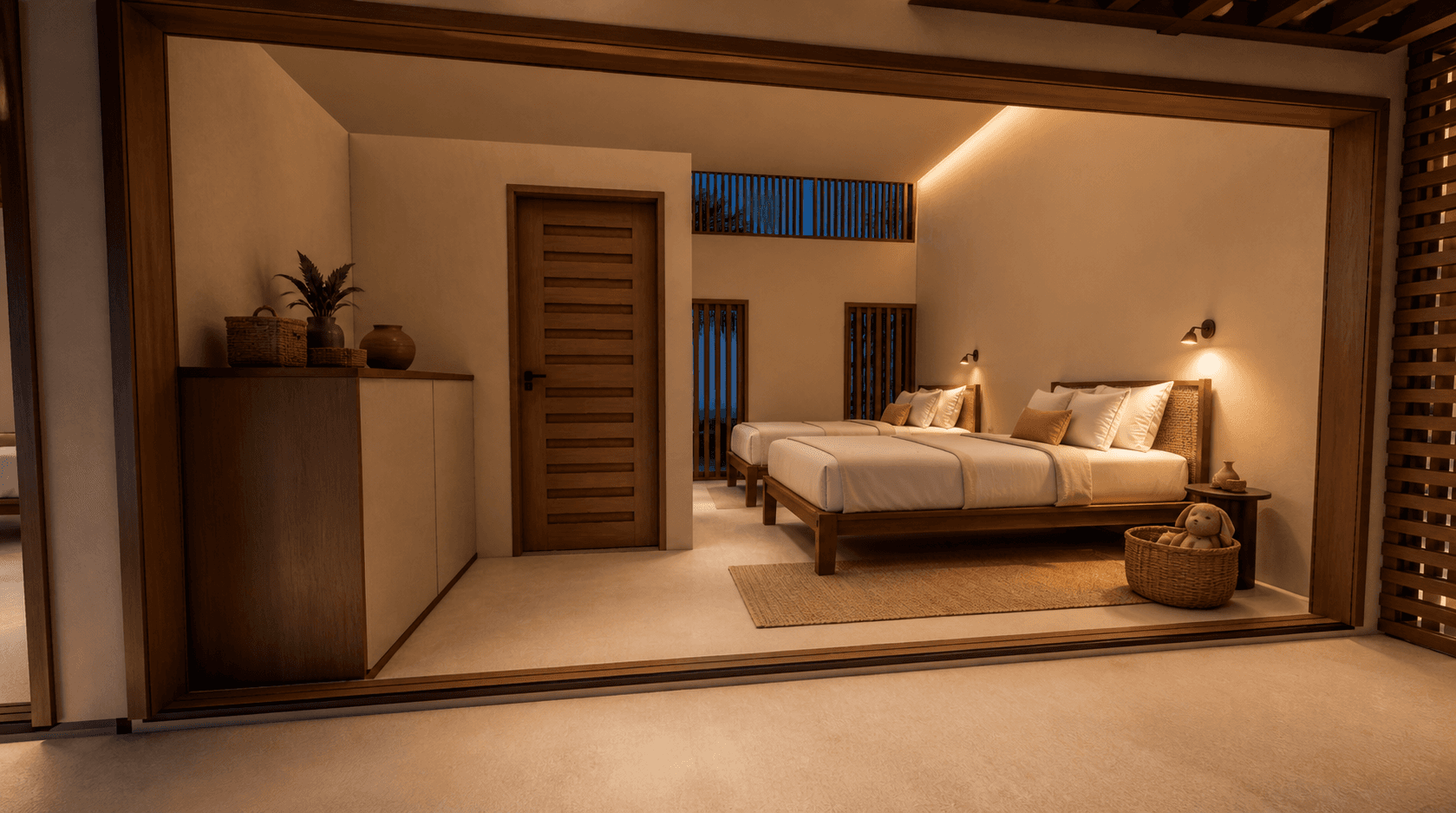

Chaque couchage dispose de sa propre liseuse. L'éclairage général reste doux et gradable pour permettre lecture, coucher décalé et veille nocturne.

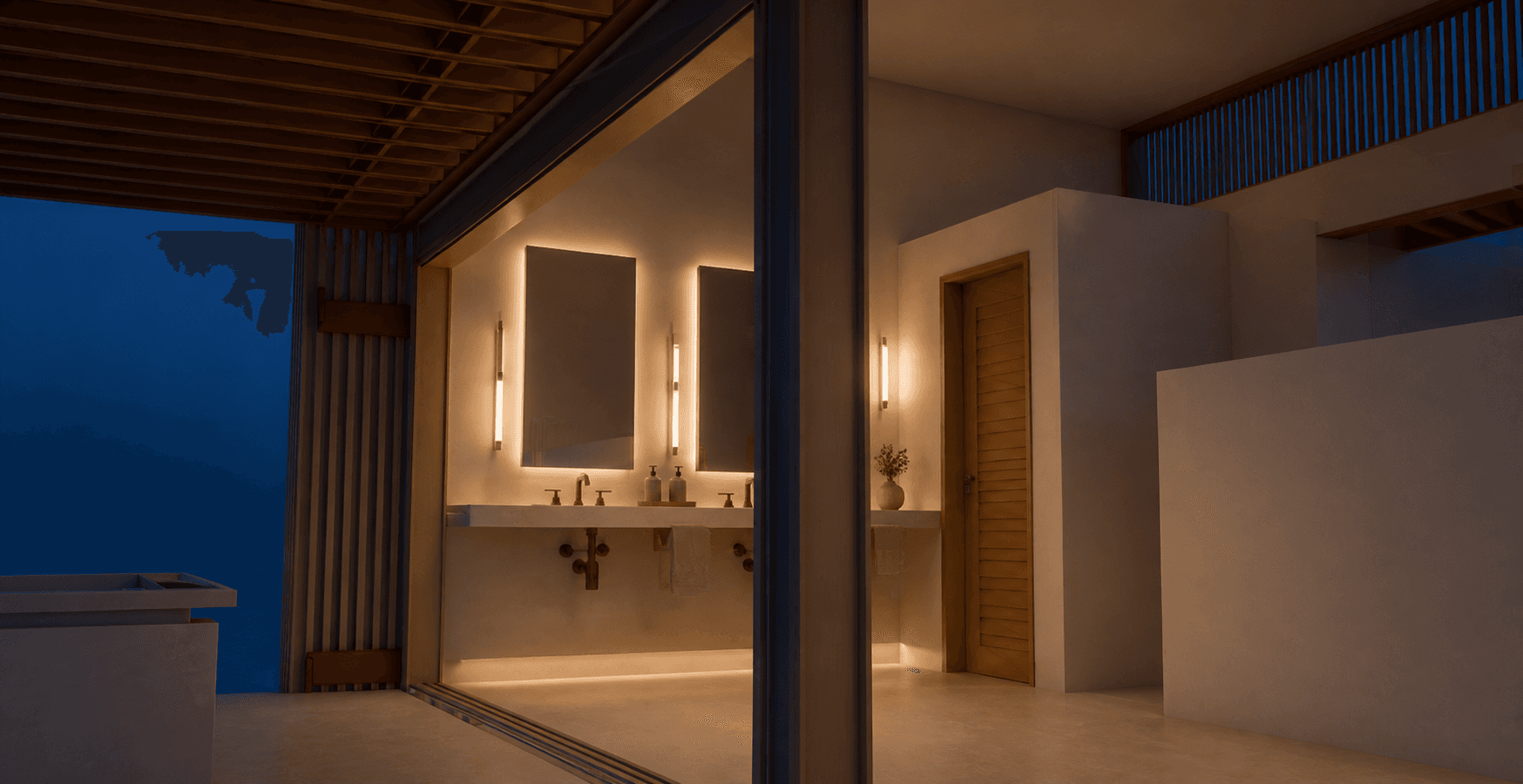

Le rétroéclairage détache les miroirs ; les sources verticales latérales éclairent réellement les visages. Le dessous du meuble devient le balisage nocturne.

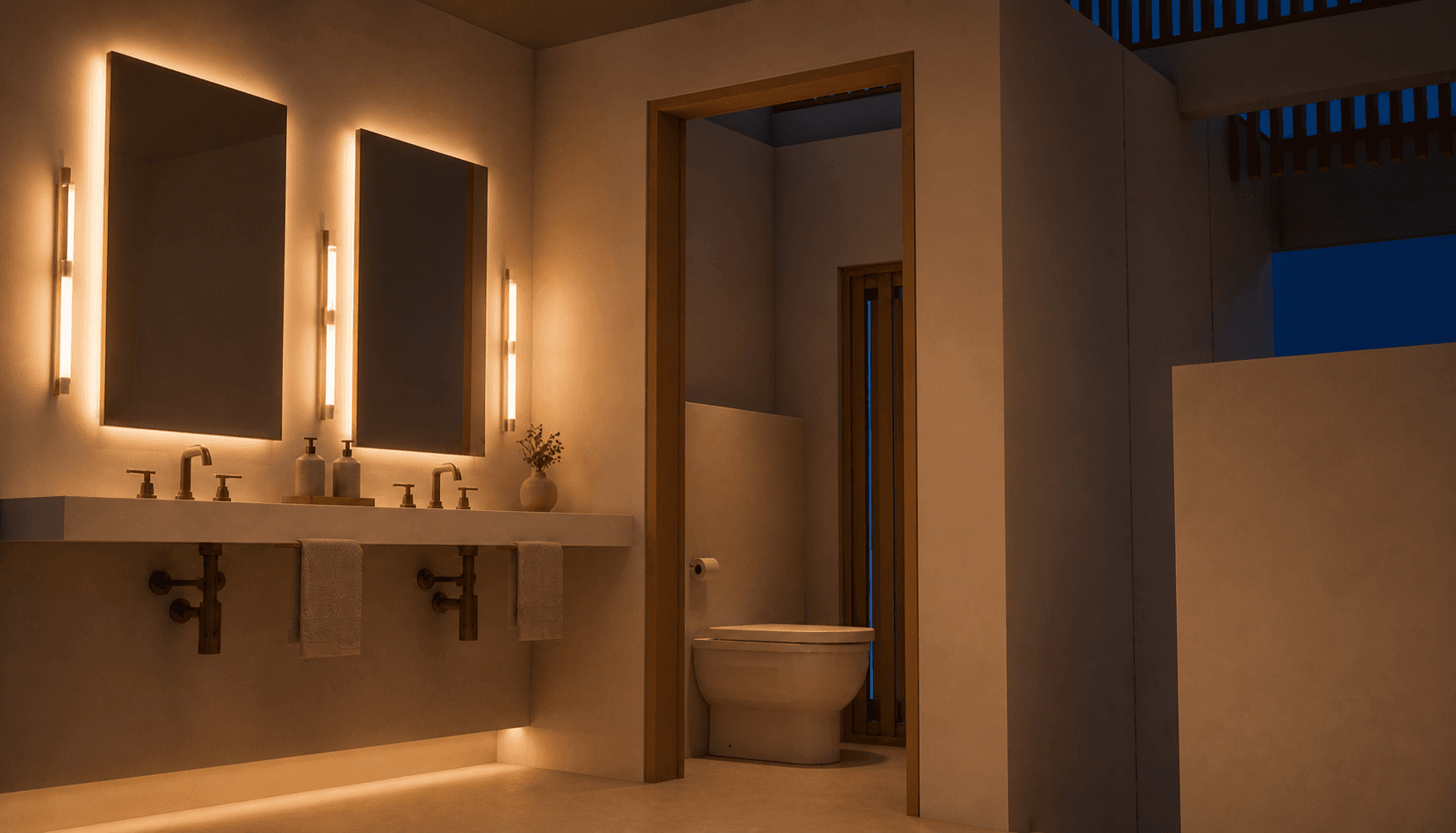

Le plan vasque reçoit la lumière utile. Le WC et les circulations sont éclairés par réflexion, sans point lumineux agressif dans l'axe de nuit.

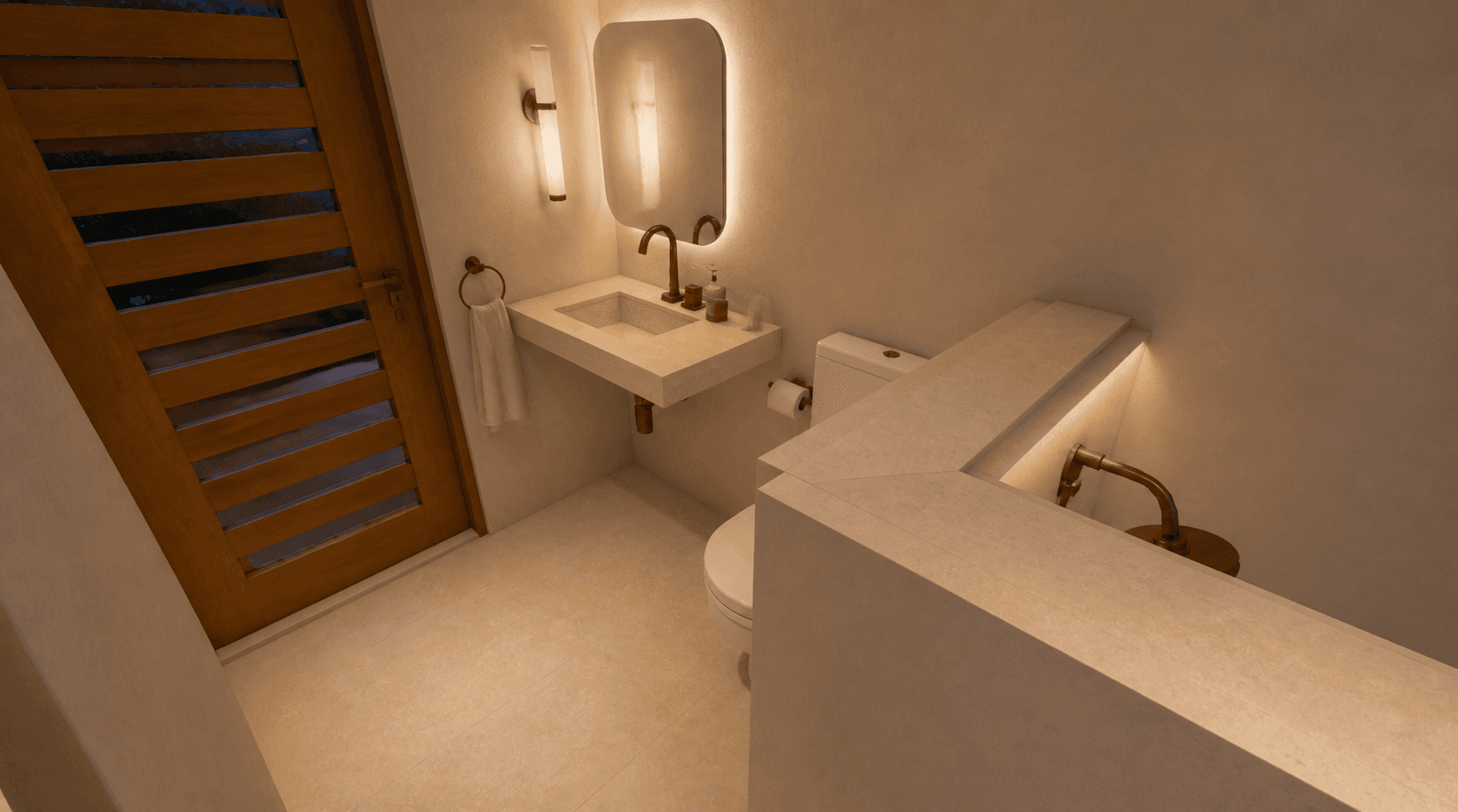

Le miroir, la lumière verticale et les accessoires complètent le petit lavabo. Les commandes et équipements restent accessibles aux enfants.

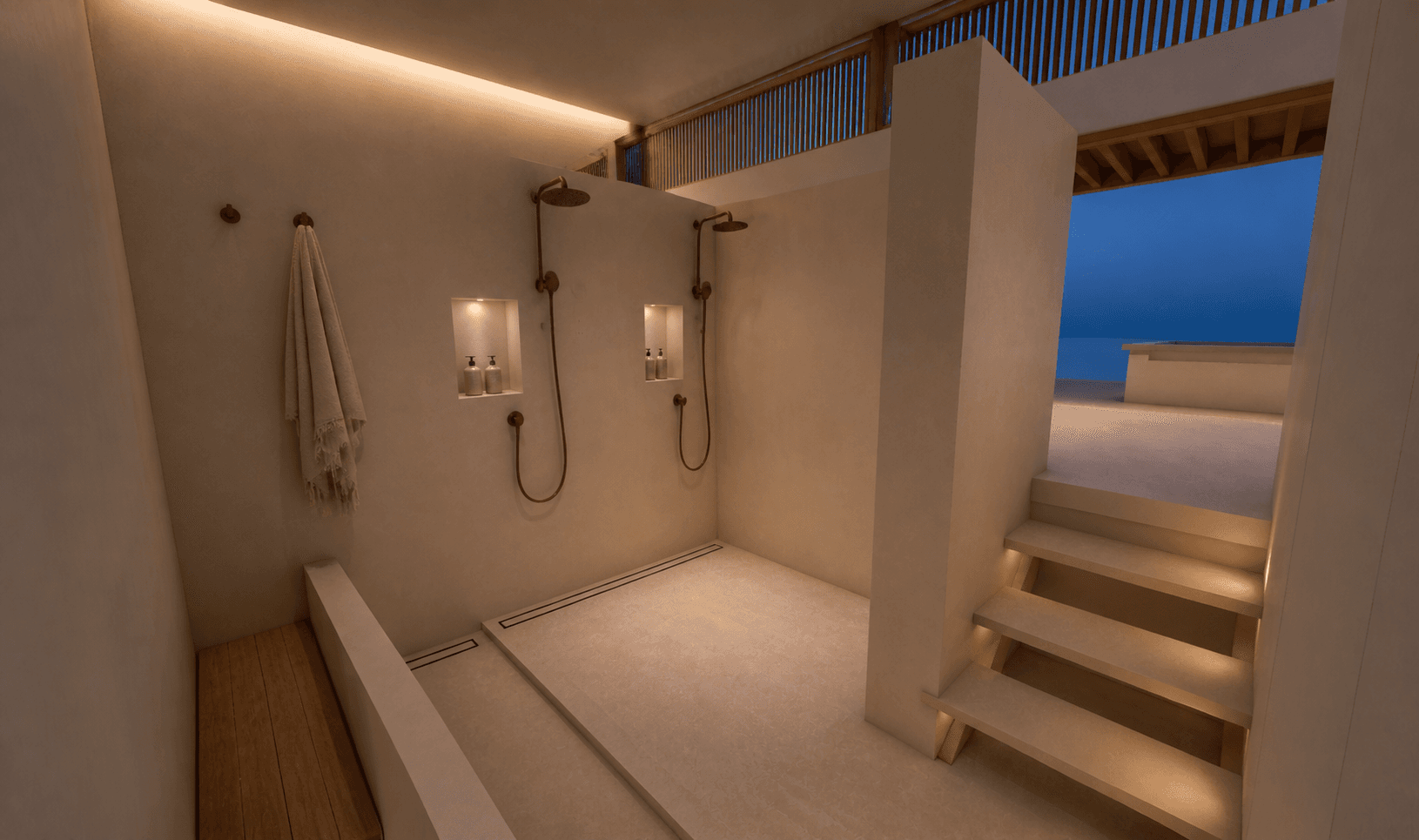

Les niches éclairées identifient les deux postes. Les marches sont balisées, tandis que les sources électriques restent protégées et hors des zones interdites.

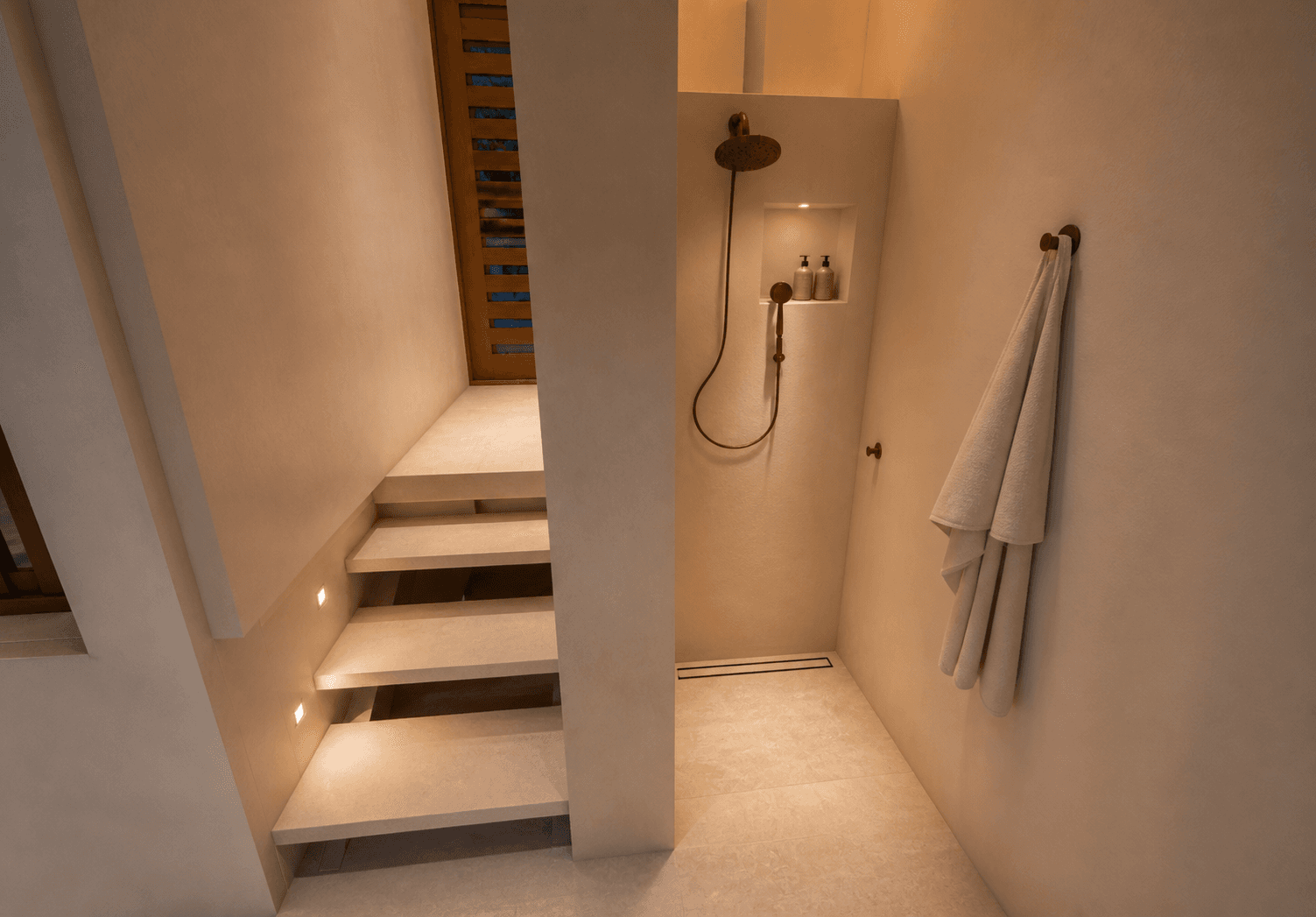

De petites balises rendent chaque marche visible. Un foyer protégé éclaire commandes, niche et drain sans exposer une source au regard.
03 · Cahier lumière
Une performance
par geste.
Les valeurs sont des objectifs de concept, à confirmer par calcul photométrique, prototype, projet électrique et réglementation locale. Elles ne constituent ni quantitatif ni commande.
Repère / zoneObjectifAppareil & spécificationBase
BF01Terrasse sous auvent
50–100 lx sur usages, niveaux plus bas en périphérie
Mini-projecteur profond ou linéaire indirect masqué
Par bungalow2400–2700 K · IRC ≥ 90 · gradable · coupe-flux · optique selon mobilier
BF02Marches et seuils
20–50 lx, chaque rupture de niveau lisible
Balise basse encastrée et protégée
Selon marches2200–2700 K · IP65 extérieur · faible luminance · aucun flux vers le ciel
BF03Suite parentale
100–150 lx ambiant · 200–300 lx pour lire
Deux liseuses orientables + indirect dissimulé
1 ensemble2700 K · IRC ≥ 90 · commande indépendante par côté · gradation profonde
BF04Chambre enfants
100–150 lx ambiant · 200–300 lx par couchage
Deux liseuses protégées + lumière indirecte
1 ensemble2700 K · IRC ≥ 90 · commandes accessibles · sources non brûlantes
BF05Double vasque parentale
300–500 lx utiles, lecture verticale du visage
Miroirs rétroéclairés + lumière verticale latérale
2 miroirs2700–3000 K · IRC ≥ 90 · R9 élevé · faible scintillement · IP selon implantation
BF06Vasque enfants
200–300 lx utiles au miroir et au plan
Miroir rétroéclairé + applique verticale protégée
1 miroir2700–3000 K · IRC ≥ 90 · commande accessible · IP selon volume
BF07Douches
100–200 lx sur commandes, niches, drains et seuils
Appareil étanche profond + niches et balises protégées
3 postes2700–3000 K · IP65 proposé · visserie 316L · implantation à valider par projet électrique
BF08WC et veille nocturne
5–20 lx en veille · 100–150 lx en usage
Sous-meuble ou balise masquée + lumière réfléchie
2 zones2200–2700 K en veille · détection temporisée possible · aucune source dans l'axe du lit
BF09Claustra et paysage proche
Accent rare, strict minimum d'orientation
Micro-projecteur entièrement capoté
À prototyper2200–2700 K · IP65 · flux descendant · extinction programmée
Budget : aucun quantitatif d'éclairage du Bungalow Family n'est confirmé ici dans data/budget/. Une future consultation devra créer les items sources puis distinguer explicitement 3 unités pour le Lot 1 et 5 unités pour le Projet complet.
04 · Contrôle
Cinq scènes.
Deux rythmes.
Les chambres, liseuses, salles d'eau, veille et terrasse restent indépendantes. Des commandes physiques simples sont prioritaires ; le protocole de supervision sera choisi avec le projet électrique et l'exploitation.
Arrivée
Fin d'après-midiTerrasse 45 % · chambres 35 % · vasques 20 % · marches 40 %
Le bungalow apparaît progressivement pendant que la lumière naturelle reste dominante.
Vie familiale
Début de soiréeTerrasse 65 % · chambres 45 % · liseuses à la demande · salles d'eau 60 %
Repas, douche et préparation du coucher sont possibles sans uniformiser toutes les pièces.
Coucher enfants
SoirChambre enfants 15 % · une liseuse 35 % · parents 35 % · terrasse 20 %
Les deux chambres deviennent indépendantes et les circulations restent calmes.
Nuit
Après le coucherSous-vasque 5 % · marches 10 % · reste éteint
Le trajet lit–WC est identifiable sans réveiller la famille ni ouvrir un plafond lumineux.
Entretien
Journée / interséjourChambres 100 % · salles d'eau 100 % · terrasse 100 % · décor éteint
Une scène temporaire et franche facilite inspection, nettoyage et maintenance.
05 · Réalisation
Le détail avant
la répétition.
Un seul prototype complet doit être réglé avant de reproduire le concept sur 3 unités du Lot 1 ou 5 unités du Projet complet.
Calculer
Modéliser les réflectances réelles du bois, du sol minéral et des murs. Vérifier éclairement horizontal, lumière verticale aux miroirs, uniformité, éblouissement et puissance.
Prototyper
Construire un prototype de tête de lit, un miroir, une marche et une niche de douche. Comparer 2400 K, 2700 K et 3000 K avant de figer les réservations.
Coordonner
Positionner alimentations, drivers, renforts, commandes et évacuations avant les finitions. Dégager les miroirs, portes, rails, serviettes et accès de maintenance.
Séparer
Prévoir des circuits distincts pour terrasse, suite, enfants, liseuses, miroirs, douches et veille. Garder des commandes physiques intuitives même si une supervision est ajoutée.
Protéger
Déporter drivers et connexions hors zones humides, qualifier IP et résistance saline, employer visserie A4/316L et maintenir tous les composants démontables.
Régler
Pointer et graduer après pose du mobilier, tester depuis chaque lit et depuis la plage, puis consigner scènes, circuits, niveaux, références et pièces de rechange.
Détail côtier
Humidité, sel,
enfants et maintenance.
Les indices IP proposés ne suffisent pas à définir une implantation. Volumes de sécurité, tensions, protections, drainage et accessibilité doivent être validés par le projet électrique local.
Visserie A4/316L, finitions anticorrosion, presse-étoupes et joints UV. Les drivers restent dans des volumes secs, ventilés et accessibles.
Appareils non brûlants, angles protégés, commandes intuitives et accessibles. Les liseuses doivent rester orientables sans pouvoir éblouir le lit voisin.
À l'extérieur : lumière utile, ciblée, basse, contrôlée et chaude. Aucun flux vers le ciel ou la plage ; extinction du décor lorsque la terrasse n'est plus utilisée.
Avant commande
Ce qui reste à valider
- Plan photométrique et puissance par bungalow
- Volumes électriques des trois postes de douche
- Éclairage de secours et stratégie incendie applicable
- Prototype tête de lit, miroir, marche et niche
- R9, scintillement, gradation et extinction profonde
- Résistance saline, garantie et pièces à Parnaíba
- Coordination des alimentations avec mobilier et menuiseries
- Quantitatifs séparés Lot 1 et Projet complet
Le dimensionnement définitif, les protections et la conformité doivent être validés et signés par les professionnels locaux responsables des projets lumière, électrique et incendie.
Sources
Références et plans
DarkSky InternationalPrincipes d'éclairage extérieur responsable et recommandation de sources chaudes↗DALI AllianceGroupes, scènes, adressage et gradation si un contrôle numérique est retenu↗Ministério do Trabalho — NR 10Sécurité, projet, exploitation et maintenance des installations électriques↗Architecture du Bungalow FamilyPage architecturale et programme du bungalow→Plan PR 05 — Chalé FamíliaPlan de référence utilisé pour orienter les neuf caméras→
Les images sont des visualisations de concept générées à partir des neuf vues Rhino shaded du dossier architectural. Elles ne remplacent ni étude photométrique, ni plans d'exécution, ni sélection définitive de luminaires.
